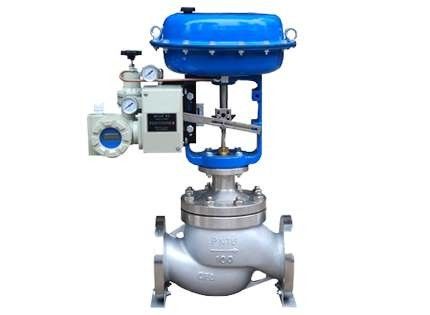

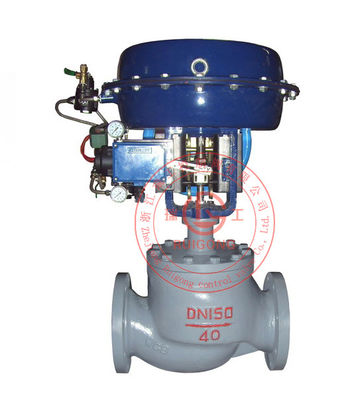

ANSI125 25mmの小選挙の調整弁ZHLS 6.4MPa

ZHLSの小さい単一座席調整弁の構造は密集していたり、Sの合理化されたチャネルがあったり、圧力降下の損失をである高精度、IEC534-1-1976標準の小さく、大きい流れ、調節可能な範囲および流量特性する。

調整弁の漏出はANSI B16.104の標準と一直線にある。ばねの薄膜のアクチュエーター、密集した構造、大きい出力力を搭載する調整弁。

このプロダクトはGB/T4213-92に合致する

技術的な変数および性能

バルブ本体

様式:単一座席鋳造の球弁を通して

わずかなサイズ:20、25mm

わずかな圧力:ANSI125、150、300、150

JIS 10、16、20、30、40 k

PN1.6、4.0、6.4MPa

結合方式:フランジの関係:FF、RF、RJ、LGの溝のタイプ、組込み型

フランジの標準、JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94、等

溶接の関係:SWを溶接するスカーフ

材料:投げられた鋼鉄（ZG230-450）は、ステンレス鋼（ZG1Cr18Ni9Ti ZGZ1Cr18Ni12Mo2Ti ZG316L）、チタニウム、等を投げた

カバー:正常なモデル（p）:17 | + 230 ℃

延長のタイプ私（EI）:45 | - 17 ℃ + 230 | + 230 ℃

延長のタイプII （EII）:- 100 | 45 ℃

延長のタイプIII （EIII）:196 - - 196 ℃

注:働く温度がさまざまな材料の許可された規模を超過する。

腺のタイプ:ボルト クランプ タイプ

パッキング:含んでいるvタイプのptfe編まれたptfeのアスベストス、アスベストス、グラファイトを濾す

弁の部品

バルブ・コアのタイプ、単一のタイプ プランジャー バルブ・コア

流れの特徴:金属の座席:パーセント（CF %の）および線形特性（LCF）は、図1および図3を示す

0.4-14の高精度の流量特性IEC534-2-1976の標準からのCv

柔らかい座席:パーセント% （TF）および線形特性（LTF）は、図2および図3を示す

注:ptfeの座席働く温度および圧力相違について、図5を参照しなさい

材料:ステンレス鋼（1 cr18ni9ti、1 cr18ni12mo2ti、pH、9 cr18 17-4、l） 316、チタニウムの合金、ステンレス鋼の溶接の会社余りにおよび防蝕合金、等。

施行代理店

様式:HAより多くのばねのフィルムのアクチュエーター

ダイヤフラム材料:エチレン プロピレン ゴム製 ナイロン生地、ナイロン生地へのニトリルのブタジエン ゴム クリップ

ばねの範囲:20 | 100、80 | 240 kpa

ガス供給圧力:140から400からkpa

空気インターフェイス:Rc1/4」

周囲温度:- 30 | + 70 ℃

弁の行為様式:肯定的な行為または反作用のアクチュエーター ガスが付いている弁はタイプか開いたタイプを締めた

付属品:ポジシァヨナー、エア フィルターおよび圧力救助装置、弁、打撃スイッチ、弁の位置送信機、手車輪、等

性能

弁の漏出:金属の座席:ANSI B16.104-1976のレベルivと一直線の評価される容量のより少しにより0.01%、

柔らかい座席:10-7の評価される容量よりより少しはANSI B16.104-1976のレベルivに、合致する

貧乏人に戻しなさい:旅行の1%をくまなく小さいロケータ

なし打撃（LHAIのタイプすべての旅行の小さい5%）の3%をくまなく小さいロケータ

基本的な間違い:1%前後旅行ロケータをくまなく小さい持って来なさい

プラス マイナス5%の旅行中小さいロケータなし（プラス マイナス3%、詳しいのLHAIのためのVPEは+/- 2%はである）

注:vタイプのptfeのパッキングの標準

調節可能な範囲:50:1 Cv 14またはより少なくまたはより少なく（0.25）またはspake （Cv 0.16またはより少なく）
