商品の詳細:
お支払配送条件:
|
モデル: | YT-1000L、YT-1000R | 入力信号: | 4~20mA DC |
---|---|---|---|
インピーダンス: | 250±15Ω | 無し: | IP66 |
素材: | アルミニウム合金 | ||
ハイライト: | 電子油圧アクチュエータ,電子油圧機械類 |

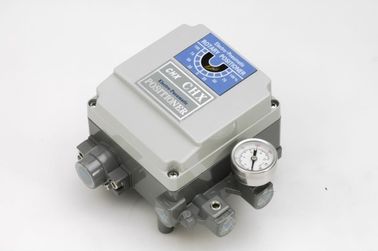

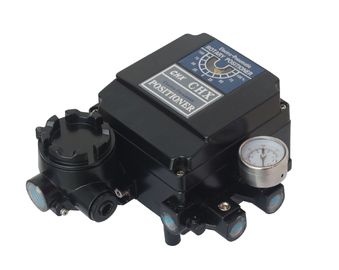

IP66 電気弁のアクチュエーター、電気弁のポジシァヨナー CHX-1000
CHX-1000 電気弁のポジシァヨナー
CHX -1000R の電気空気のポジシァヨナーは電気コントローラーまたは制御システムによって 4 つから 20 の MA または割れ目の範囲のアナログ出力信号と空気の回転式弁のアクチュエーターの回転式操作のために使用されます
概要
CHX-1000 アクチュエーターに相容れない電気弁ローカライザー、およびそれと接続するコントローラーまたは制御システムからのレシート 4~20mA DC の現在の信号、そして空気圧への移動アクチュエーターへのどんな移動、価値位置を制御するため。
特徴
1。 5~200Hz の covibration なし
2。 それは直接の間で容易に作用と反作用、単一の行為および二重行為変えることができます
3。 絞るロケータの制限によって振動を防ぐために渡すことができる小さいアクチュエーターのため
4.低い空気消費、よりよい経済
5.簡単な部分の変更によって利用できる 1/2 割れた範囲
技術的な変数
基本的な間違い: ±1% (単一の行為); ±2% (二重行為)
帰りの相違: 1% (単一の行為)、2% (二重行為)
中立帯: 0.4% (単一の行為)、0.8% (二重行為)
評価される旅行: 0~ (10~100 の) mm [移動角距離(角旅行) 0~ (50°~90°)]
空気圧: 0.14~0.55Mpa
入力信号: 4~20mA.DC (ルーチン); 0~10mA.DC、4~12mA.DC、12~20mA.DC、0~5mA.DC、5~10mA.DC
出力圧力: 0.02-0.5MPa
ガスの消費: 単動アクチュエーター: 3L/min (空輸補給: 0.14Mpa)、複動式アクチュエーター: 15L/min (空輸補給: 0.55Mpa)
出力特性: 線形
周囲温度: 本質的安全 40~+60°C、防爆 -20~+60°C
相対湿度: 5%-100%
前のタイプ(程度): 防爆タイプ(Exd II BT6)、本質的安全のタイプ I (Exia II CT6)
入力インピーダンス: 4~20mA DC/280 ±10Ω (20°C)で
0~ 10mA.DC/950 ±30Ω (20°C)で
空気関係: ZG1/4
力インターフェイス: ECN シリーズ- G1/2 (GYB02569u)のための G1/2 ケーブルの記入項目
ハウジングの材料: アルミ合金の噴霧プロセス
輪郭のサイズ: 221×166.5×117.5 (mm)まっすぐな旅行 221×166.5×113.5 (mm)移動角距離(length×width×height)
重量: 2.8Kg
モデル
記述 |
YT-1000L |
YT-1000R |
||
線形 |
回転式 |
|||
単一 |
倍 |
単一 |
倍 |
|
入力信号 |
4~20mA DC |
|||
インピーダンス |
250±15Ω |
|||
供給圧力 |
1.4~7kgf/cm2 (20~100psi) |
|||
打撃 |
10~150mm 0~90° |
|||
空気関係 |
PT (NPT) 1/4 |
|||
ゲージの関係 |
PT (NPT) 1/8 |
|||
水路 |
PF1/2 (G1/2) |
|||
耐圧防爆 |
Exia BT6、Exdm BT6、Exdm CT6 |
|||
保護 |
IP66 |
|||
周囲温度 |
-20~7degree |
|||
直線性 |
±1%F.S. ±2%F.S。 |
|||
ヒステリシス |
±1%F.S. |
|||
感受性 |
±0.2%F.S. ±0.5%F.S。 |
|||
反復性 |
±0.5% |
|||
空気消費 |
3LPM (Sup=1.4kgf/cm2,20psi) |
|||
流れ |
80LPM (Sup=1.4kgf/cm2,20psi) |
|||
材料 |
アルミ合金 |
|||
重量 |
2..7kg (6lb)、2.8kg (6.2lb) |
