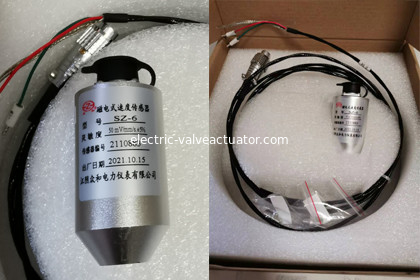

磁気電気IP65振動スピード センサSZ-6 SZ-6A SZ-6Gシリーズ

磁気電気IP65振動スピード センサSZ-6 SZ-6A SZ-6Gシリーズ

SZシリーズ磁気電気振動スピード センサSZ-6 SZ-6A SZ-6G Zhonghe

システム特徴:

SZシリーズ磁気電気スピード センサは慣性センサーである。それは振動速度の価値に比例している電圧信号に振動信号を変形させるのに磁気電気誘導の主義を使用する。それが台、包装または構造（慣性スペースに関連する絶対振動）の忍耐の振動を測定するのに使用することができる。それは機械の外で直接使用および維持のために便利取付けられ。

主要な機能特徴:

◎出力信号は高周波、中間周波数および低頻度の振動測定分野を考慮に入れることができる振動速度に比例している。

◎SZシリーズ センサーにより低い出力インピーダンスがあり、SN比をよくする。出力プラグおよびケーブルのための特別な条件がない、使用してが便利である。

◎センサーの設計は摩擦の移動要素を取り消す、従ってよい柔軟性があり、小さい振動（0.01mm）を測定できる。

◎センサーにある特定の反側面振動容量がある（10gピーク値よりもっと）。

◎それが台、包装または構造（慣性スペースに関連する絶対振動）の忍耐の振動を測定するのに使用することができる。それは機械の外で直接使用および維持のために便利取付けられ。

技術的な変数

1. 出力信号は高周波、中間周波数および低頻度の振動測定分野を考慮に入れることができる振動速度に比例している。

2. SZシリーズ センサーにより低い出力インピーダンスがあり、SN比をよくする。出力プラグおよびケーブルのための特別な条件がない、使用してが便利である。

3. センサーの設計では、摩擦の移動要素は除去される、従ってよい柔軟性があり、小さい振動（0.01 mm）を測定できる。

4. センサーにある特定の反側面振動機能がある（10gピーク値よりもっと）。

5. それが台に耐えるか、または包装するか、または構造の振動を測定するのに使用することができる（慣性スペースの振動に関連して）。それは使用および維持のために非常に便利である機械の外で直接取付けられている。

6. 貝はステンレス鋼の貝のレーザ溶接 プロセスを採用し、保護レベルはIP65に達することができる。

感受性

SZ – 2:30 mV/mm/sの間違いは± 5%である;

SZ – 6:50mV/mm/sの間違いは± 5%である;

SZ-4VおよびSZ-4H:± 5%の間違いの28.5mV/mm/s、;

SZ-6G:任意感受性（デフォルト:50mV/mm/sの間違い:± 5%）;

テスト条件:（80のHzの速度10 mm/sで測定される温度20の℃± 5の℃）

■広さの限界:≤の2000年のμ M （ピーク間の）;

■周波数応答:SZ-2、SZ-6、SZ-6G:（10~500の） Hz;SZ-4V、SZ-4H:（4~1000の） Hz;

■大きい加速:10g;

■測定の方向:SZ-2 （縦か横の）、SZ-6 （縦か横の）、SZ-6G （縦か横の） SZ-4V （縦のタイプ）、SZ-4H （横のタイプ）

■作動の周囲温度:（- 30~120の） ℃;

■相対湿度:≤ 95% RH （非凝縮）;

■労働環境:強磁場および腐食性のガスおよび液体がない。

■全体寸法:Φ 28の× 76 （mm）;

■重量:200gについて。

■設置方法:SZシリーズ磁気電気スピード センサはセンサーの× 1ねじ固定の底で中心の穴でM10を使用する。
