振動を電圧に変換する磁気電気式回転速度センサー

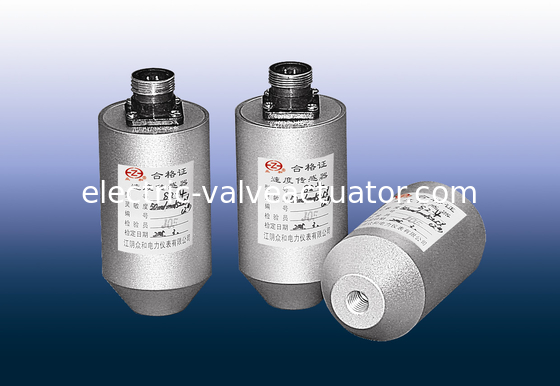

SZ-4シリーズ磁電式スピードセンサー

SZ-4 磁電速度センサーは、磁気誘導の原理を利用して振動信号を振動速度値に比例する電圧信号に変換する慣性センサーです。このセンサーは、5Hz という低い速度の機械振動を測定するために使用できます。

主な仕様

1. 出力信号は振動速度に比例するため、高周波、中周波、低周波の振動測定フィールドのバランスをとることができます。

2. SZ-4 シリーズ センサーは、出力インピーダンスが低く、信号対雑音比が優れています。出力プラグやケーブルに特別な要件がなく、簡単に使用できます。

3. センサーの設計により摩擦可動部品が排除され、優れた柔軟性と小さな振動 (0.01mm) の測定能力が得られます。

4. センサーは横方向の振動に耐える一定の能力を持っています (ピーク値 10g 以下)。

技術パラメータ

■ 感度:50mV/mm/秒±5%；

試験方法:(温度20℃±5℃、80Hz、速度10mm/s)

■ 振幅制限:≤2000μm (ピーク-ピーク);

■周波数応答：（4〜1000）Hz；

■最大加速度：10g；

■測定方向：SZ-4V(垂直)

SZ-4H(横型)

■取り付け方法：センサー底部の中心穴にM10×1ネジ固定。

■環境条件：防塵・防湿

■使用温度：（-30〜120）℃。

■ 相対湿度: ≤ 95% (結露なきこと)。

■外形寸法：Φ35×78mm、

■重量：200g。

注文ガイド

注文記号：SZ-4V（縦型）

SZ-4H（横型）

取付ネジ図 外形図
