起源の場所: | 中国 |
ブランド名: | Infineon |
モデル番号: | FF1500R12IE5 |
最小注文数量: | 1 セット |
---|---|
パッケージの詳細: | 木製ボックス梱包 |
受渡し時間: | 契約に署名した後 25 日 |
支払条件: | T/T |
供給の能力: | 1000sets |
VCES: | 1200V | ICのnom: | 1500A |
---|---|---|---|
ICRM: | 3000A | アプリケーション: | モーター ドライブ |
ハイライト: | 高い発電の igbt モジュール,eupecのigbtモジュール |

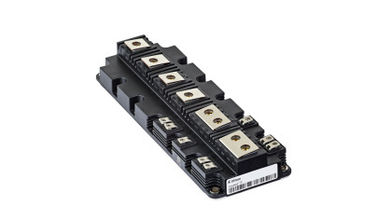

PrimePACK™3+modulewithTrench/FieldstopIGBT5、EmitterControlled5diodeandNTC VCES = 12
潜在的な適用
•UPSシステム
•高い発電のコンバーター
•太陽適用
•モーター ドライブ
電気特徴
•操作Tvj = 175°C
•操作延長実用温度Tvj
•打ち負かされない強さ
•堀IGBT 5
•高い短絡の機能
機械特徴
•CTI>400のパッケージ
•高い発電密度
•高い発電および熱循環の機能
•高い表面漏れおよび整理の間隔
IGBTインバーター
最高の評価される価値
コレクター エミッターの電圧 | Tvj = 25°C | VCES | 1200 | V |
連続的なDCのコレクター流れ | TC = 100°C、最高Tvj = 175°C | ICのnom | 1500 | A |
反復的なピーク コレクター流れ | TP = 1人の氏 | ICRM | 3000 | A |
ゲート エミッターのピーク電圧 | VGES | +/-20 | V |
独特価値min.のtyp。最高。
コレクター エミッターの飽和電圧 | IC = 1500 A、VGEの= 15ボルト IC = 1500 A、VGEの= 15ボルト IC = 1500 A、VGEの= 15ボルト Tvj = 25°C Tvj = 125°C Tvj = 175°C |
坐るVCE | 1,70 2,00 2,15 |
2,15 2,45 2,60 |
VVV | |
ゲートの境界の電圧 | IC = 41,0 mA、VCE = VGE、Tvj = 25°C | VGEth | 5,25 | 5,80 | 6,35 | V |
ゲート充満 | VGE = -15ボルト… +15ボルト、VCE = 600V | QG | 7,15 | µC | ||
内部ゲートの抵抗器 | Tvj = 25°C | RGint | 0,6 | Ω | ||
入力キャパシタンス | f = 1つのMHz、Tvj = 25°C、VCE = 25ボルト、VGE = 0ボルト | Cies | 82,0 | nF | ||
逆の移動キャパシタンス | f = 1つのMHz、Tvj = 25°C、VCE = 25ボルト、VGE = 0ボルト | ツレス島 | 3,25 | nF | ||
コレクター エミッターの締切りの流れ | VCE = 1200ボルト、VGE = 0ボルト、Tvj = 25°C | 凍ります | 5,0 | mA | ||
ゲート エミッターの漏出流れ | VCE = 0ボルト、VGE = 20ボルト、Tvj = 25°C | IGES | 400 | nA | ||
遅れ時間回転、誘導負荷 | IC = 1500 A、VCEの= 600ボルト VGE = ±15 V RGon = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
td | 0,26 0,28 0,28 |
µs µs µs |
||
上昇時間、誘導負荷 | IC = 1500 A、VCEの= 600ボルト VGE = ±15 V RGon = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
tr | 0,16 0,17 0,18 |
µs µs µs |
||
回転遅れ時間、誘導負荷 | IC = 1500 A、VCEの= 600ボルト VGE = ±15 V RGoff = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
td | 0,51 0,56 0,59 |
µs µs µs |
||
落下時間、誘導負荷 | IC = 1500 A、VCEの= 600ボルト VGE = ±15 V RGoff = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
tf | 0,09 0,11 0,13 |
µs µs µs |
||
脈拍ごとのエネルギー損失回転 | IC = 1500 A、VCEの= 600ボルト、LS = 30 nH VGE = ±15 V、di/dt = 7900 A/µs (Tvj = 175°C) RGon = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
永劫 | 120 180 215 |
mJ mJ mJ |
||
脈拍ごとの回転エネルギー損失 | IC = 1500 A、VCEの= 600ボルト、LS = 30 nH VGE = ±15 V、du/dt = 2750 V/µs (Tvj = 175°C) RGoff = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
Eoff | 155 195 220 |
mJ mJ mJ |
||
SCデータ | VGEの≤ 15 V、VCCの= 900ボルト VCEmax = VCES - LsCE·di/dt TPの≤ 10のµs、Tvj = 175°C |
ISC | 5600 | A | ||
熱抵抗、場合への接続点 | IGBTごとの各IGBT/ | RthJC | 19,5 | K/kW | ||
熱抵抗、脱熱器への場合 | IGBTごとの各IGBT/ λPaste = 1との(m·K)/λgrease =1との(m·K) |
RthCH | 12,5 | K/kW | ||
切換えの条件の下の温度 | 操作Tvj | -40 | 175 | °C |
