| 起源の場所: | 中国 |
| ブランド名: | Infineon |
| モデル番号: | FF50R12RT4 |
| 最小注文数量: | 1 セット |
|---|---|
| パッケージの詳細: | 木製ボックス梱包 |
| 受渡し時間: | 契約に署名した後 25 日 |
| 支払条件: | T/T |
| 供給の能力: | 1000sets |
| VCES: | 1200V | ICのnom: | 50A |
|---|---|---|---|
| ICRM: | 100A | アプリケーション: | モーター ドライブ |
| 電気特徴: | 低い切換えの損失 | ||
| ハイライト: | 高い発電の igbt モジュール,自動車igbt |
||

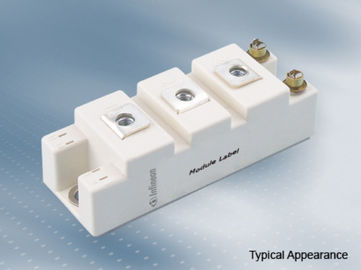

Infineon FF50R12RT4有名なmm 34 1200Vはモジュール制御される速い堀/fieldstop IGBT4およびエミッターが付いているIGBT二倍になります
典型的な適用
•高い発電のコンバーター
•モーター ドライブ
•UPSシステム
電気特徴
•操作延長操作の温度Tvj
•低い切換えの損失
•低いVCEsat
•操作Tvj = 150°C
•肯定的な温度係数のVCEsat
機械特徴
•隔離された支承板
•標準的なハウジング
IGBTのインバーター
最高の評価される価値
| コレクター エミッターの電圧 | Tvj = 25°C | VCES | 1200 | V |
| 連続的なDCのコレクター流れ | TC = 100°C、最高Tvj = 175°C | ICのnom | 50 | A |
| 反復的なピーク コレクター流れ | TP = 1人の氏 | ICRM | 100 | A |
| 全体の電力損失 | TC = 25°C、最高Tvj = 175°C | Ptot | 285 | W |
| ゲート エミッターのピーク電圧 | VGES | +/-20 | V |
独特価値
| コレクター エミッターの飽和電圧 | IC = 50 A、VGE = 15ボルトTvj = 25°C IC = 50 A、VGE = 15ボルトTvj = 125°C IC = 50 A、VGE = 15ボルトTvj = 150°C |
坐るVCE | 1,85 2,15 2,25 |
2,15 | V VV |
|
| ゲートの境界の電圧 | IC = 1,60 mA、VCE = VGE、Tvj = 25°C | VGEth | 5,2 | 5,8 | 6,4 | V |
| ゲート充満 | VGE = -15ボルト… +15ボルト | QG | 0,38 | µC | ||
| 内部ゲートの抵抗器 | Tvj = 25°C | RGint | 4,0 | Ω | ||
| 入力キャパシタンス | f = 1つのMHz、Tvj = 25°C、VCE = 25ボルト、VGE = 0ボルト | Cies | 2,80 | nF | ||
| 逆の移動キャパシタンス | f = 1つのMHz、Tvj = 25°C、VCE = 25ボルト、VGE = 0ボルト | ツレス島 | 0,10 | nF | ||
| コレクター エミッターの締切りの流れ | VCE = 1200ボルト、VGE = 0ボルト、Tvj = 25°C | 凍ります | 1.0 | mA | ||
| ゲート エミッターの漏出流れ | VCE = 0ボルト、VGE = 20ボルト、Tvj = 25°C | IGES | 100 | nA | ||
| 遅れ時間回転、誘導負荷 | IC = 50 A、VCE = 600ボルトTvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 15 Ω Tvj = 150°C |
td | 0,13 0,15 0,15 |
µs µs µs |
||
| 上昇時間、誘導負荷 | IC = 50 A、VCE = 600ボルトTvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 15 Ω Tvj = 150°C |
tr | 0,02 0,03 0,035 |
µs µs µs |
||
| 回転遅れ時間、誘導負荷 | IC = 50 A、VCE = 600ボルトTvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 15 Ω Tvj = 150°C |
td | 0,30 0,38 0,40 |
µs µs µs |
||
| 落下時間、誘導負荷 | IC = 50 A、VCE = 600ボルトTvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 15 Ω Tvj = 150°C |
tf | 0,045 0,08 0,09 |
µs µs µs |
||
| 脈拍ごとのエネルギー損失回転 | IC = 50 A、VCE = 600ボルト、LS = 30 nH Tvj = 25°C VGE = ±15 V、di/dt = 1300 A/µs （Tvj = 150°C） Tvj = 125°C RGon = 15 Ω Tvj = 150°C |
永劫 | 4,50 6,50 7,50 |
19,0 30,0 36,0 |
||
| 脈拍ごとの回転エネルギー損失 | IC = 50 A、VCE = 600ボルト、LS = 30 nH Tvj = 25°C VGE = ±15 V、du/dt = 3800 V/µs （Tvj = 150°C） Tvj = 125°C RGoff = 15 Ω Tvj = 150°C |
Eoff | 2,50 4,00 4,50 |
mJ mJ mJ |
||
| SCデータ | VGEの≤ 15 V、VCCの= 800ボルト VCEmax = VCES - LsCE·di/dt TPの≤ 10のµs、Tvj = 150°C |
ISC | 180 | mJ mJ mJ |
||
| 熱抵抗、場合への接続点 | IGBTごとのIGBT/ | RthJC | 0,53 | K/W | ||
| 熱抵抗、caseto脱熱器 | IGBTごとの各IGBT/ λPaste = 1との（m·K）/λgrease = 1との（m·K） |
RthCH | 0,082 | K/W | ||
| 切換えの条件の下の温度 | 操作Tvj | -40 | 150 | °C |
