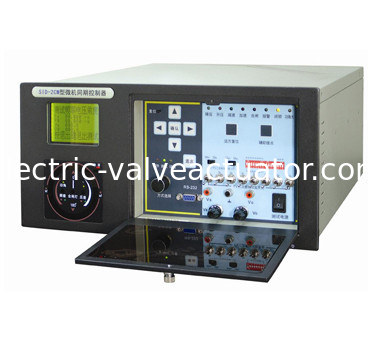

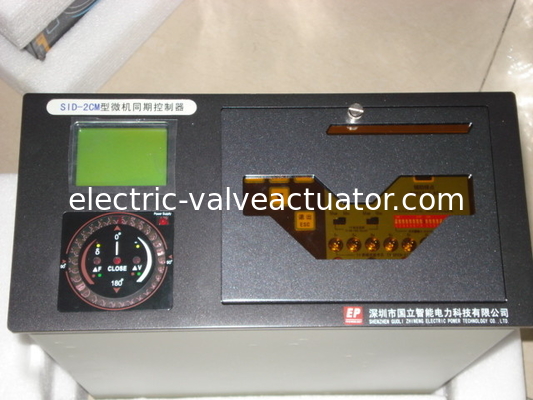

SID-2CM発電ラインマルチプレックスマイクロコンピュータ同期装置

主な機能:

1 12 ユニット発電機または電源発電機のために使用される 12 つのチャネルがあります.

装置内の電源線を並行させ,並行の種類と属性を区別することができる.

2 設定パラメータ: ブレーカーの時間 許容される電圧差 超電圧保護値

許容される周波数差値,周波数制御係数,電圧制御係数

許容される電源角度 入力電波とバスバー電波の定位電圧;シフトバスバー電波の相角

平行点の両側における低電圧ロック値 単面または両面の電圧なしの動作 シンクロスコップ機能 同じ周波数のパルス幅を制御する 断片名

3 デバイスは,最初のゼロ相差が,差を並行している間に捕捉されているように見えるようにすることができます

(発電機とバスバーまたは2つの同期線間) を衝突せずに並行させ,

4 デバイスは,周波数差と周波数差を導く方法によって,発電機の高速並行を行うことができます.

曖昧な制御理論に従って,電圧差を許容範囲に;

5 パラレルのとき,電源の角度と電圧の差が

同期線間の並行時に許容される値,そうでなければ, 待機と信号がある必要があります.

異なる周波数か同一周波数か 装置によって自動的に区別できる.

6 装置は,自動で自動で実行するときに自己テストを行うことができます.また,エラーの場合アラームと表示することができます.

7 テレビの開き回路とロックする時のアラーム,同期と非電圧の閉鎖の操作.

8 速度制御指示は,周波数が同じである場合,自動で与えることができます.

同じ周波数条件をキャンセルするために発電機を並行させるプロセス.

必要な場合,必ず反力の並行が現れることはありません.

切断器の回路が閉じる時と切断器が閉じる時をリアルで測定する時間

各チャネルで記録された最後の8つの実際の測定値

ブレーカーを閉めるのにかかる時間の正確さを確認するためです

隔断器の閉じる時間は,同一周波数並行時には記録されません.

10 デバイスとの間の通信アクセスと通信協定が提供されます

そしてホストコンピュータ (RS-232,RS-485) において,要件を満たすために,デバイスはDCSシステムに入力されます.

11 装置は,完全な制御の方法により,ひどい条件でも動作することができます.

電気磁石や光電の厳格な隔離方法

装置の電源として 12 AC または DC が使用され,装置は 48V 〜 220V AC に適応することができます

自動 DC 電源

13 試験は他の装置なしで直接行うことができます.

要求されたものは既に装置の中にあります

14 片側または両側からの無電圧閉断は,ホストコンピュータからの指示に従って達成できます.

前面パネルのスイッチを操作する

15 インテリジェントシンクロスコップとして使用する.

1断路器の両側にあるテレビの二次電圧の入力は,相電圧または線電圧である.両側から抽出されたテレビ信号は,デバイス内には共通点がないし,テレビの二次電圧が共通点であるかどうかに依存している.各平行点では,隔離変圧器や角変圧器を設置する必要なく,システムサイドテレビの二次電圧の角度を別々に設定できます.

2すべての入力スイッチ値 (平行点選択,リモートリセット,同期動作開始,単面電圧フリー閉塞の確認,電圧フリー空気閉塞の確認,断路器の補助接触通常は露天での接触です.

3輸出スイッチの量 (加速,減速,ブースト,閉じる,電源の角度が限界を超え,アラーム,電源損失,など)) コントロール信号は小さな電磁リレーを使用します. 通常は空気コンタクトを開きます.閉じる回路で光学隔離型接触式MOSFETリレーを使用する場合,600VDC,6Aです.

4RS-232とRS-485の通信インターフェイスがそれぞれ

5作業電源は 110~220ボルト AC/DC で,消費電力は 30ボルトアンペアを超えない.

6断熱強度: 弱電流回路から地面へ: 500V 50Hz 1分

固い電流回路から地面へ: 2000V 50Hz 1分

強い電路と弱い電路の間: 1000V 50Hz 1分

7作業環境:作業温度: -10 °C~55 °C

保存温度: -20 °C~70 °C

相対温度:90%を超えない.
