| ブランド名: | RG |
| モデル番号: | ZJHM |
| MOQ: | 1セット |
| 支払条件: | T/T |
| 供給能力: | 1000pcs/月 |

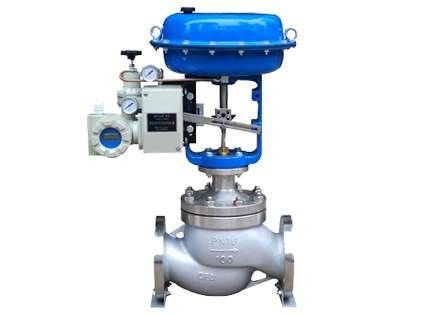

ZJHMのタイプ罰金の小さい空気の袖の調整装置
構造の特徴および適用範囲
空気のダイヤフラムのばねまでにZJHMのタイプ小さい空気の袖の調整装置、調整のメカニズムのより多くのアクチュエーターそして低流速の抵抗の袖。正常なスリーブ バルブによって比較されて、1/3に低雑音の、大型圧力差動工業プロセスの自動制御システムの要求で小さい容積、広く利用された1/3の大きい流量特性がある。
| DN （mm） | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||
| バルブ シートdia （mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| 評価される容量係数（Kv） | Staightライン | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | ||
| 等しいパーセント | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |||
| PN （Mpa） | 0.6;1.6;4.0;6.4 | ||||||||||||
| 旅行（mm） | 16 | 25 | 40 | 60 | |||||||||
| 流量特性 | 直線/等しいパーセント | ||||||||||||
| 中型の温度（℃） |
-20~200 （正常な温度） -40~450 （中間の温度） |
||||||||||||
| Flangのサイズ、タイプ |
JB/T79.2-94滑らかなタイプに従うPN6 16; JB/T79.2-94凹面のタイプに従うPN40 64 |
||||||||||||
| 弁材料 | PN （Mpa） | 0.6、1.6 | HT200/ZG230-450/ZG1Cr18Ni9Ti/ZG0Cr18Ni12Mo2Ti | ||||||||||
| 4.0、6.4 | ZG230-450/ZG1Cr18Ni9Ti/ZG0Cr18Ni12Mo2Ti | ||||||||||||
| バルブ・コア材料 | 1Cr18Ni9/0Cr18Ni12Mo2Ti | ||||||||||||
| 弁のトップ・カバーのタイプ |
正常なタイプ（正常な温度）、 熱版のタイプ（中間の温度） |
||||||||||||
| 調節可能な比率 | 50:1 | ||||||||||||
