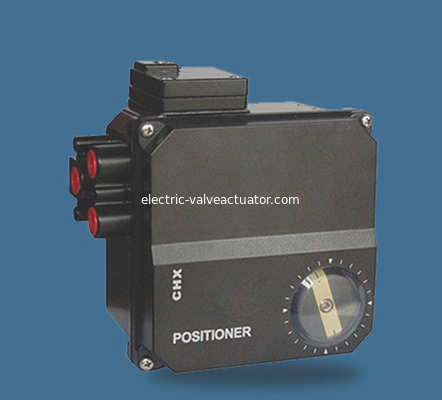

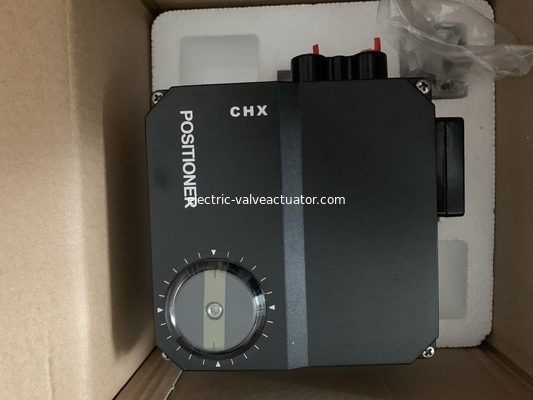

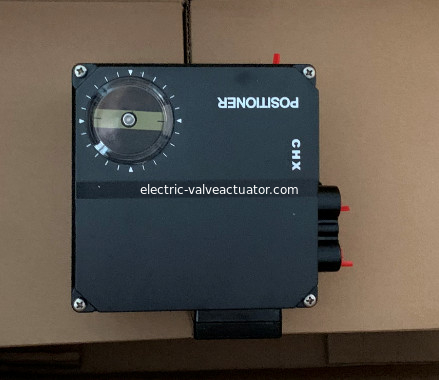

20mA DC電気弁のポジシァヨナーIP66 CHX-724のアルミ合金

電気弁のポジシァヨナーNE724/SI CHXのポジシァヨナーCHX-724の電空のポジシァヨナー

Chx700電気弁のポジシァヨナーは空気力に調整装置またはコンピュータIO港からの4-20mA DC信号を変え、単動か二重代理シリンダーを通して角変位か線形変位を実現するために調整弁を運転する。閉ループ制御はカム フィードバック システムを通して調整弁が入力信号に比例した正確な角変位か線形変位を達成できるように、実現される。

- 標準的な入力信号4 | 20 mA DC 0 | 20 mA DC

- 裂かれた範囲4 | 12 Ma DC 12 | 20 mA DC

- 入力インピーダンス220 Ω± 10 Ω

- 最高のフィードバックの角度95の°

- まっすぐな打撃20-140mm

- 制御方向の肯定的な、否定的な反応

- 打撃と信号間の線形関係

- ガス供給圧力0.14 | 0.8MPa

- 空輸補給圧力の影響< 0.2%/10KPA

- 周囲温度- 25 | + 85 ℃

- 周囲温度の≤ 0.05%の℃の影響

- 保護等級IP54

- ガスの消費0.5m3n/h

アクチュエーターφ 4のφ 6と一致するサーボ スライド弁

アクチュエーター負荷が比較的安定している場合の性能:

- 中立帯の≤ 0.4%

- ヒステリシス< 0.7%

- 直線性の<± 1%

振動影響（1.5g – 100Hz）の≤ 1%

構造材料の貝はGAIMENのグルタミン酸の処置そして静電気の粉の吹き付け塗装が付いているアルミ合金である、カバーはポリカーボネートであり、表面の技術的な処置に応じて防蝕材料およびである内部部品はステンレス鋼およびアルミ合金である。

入って来るインターフェイスG1/2またはM20 × 1ポイント5

適当なケーブルのφ 5 – φ 10

空気管インターフェイスZG 1/4"

重量:2.3kgについて
