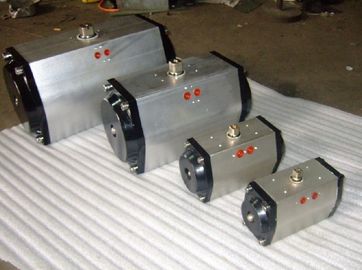

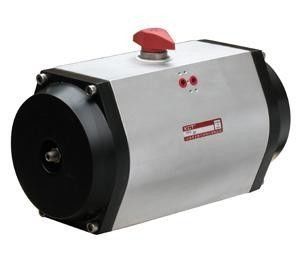

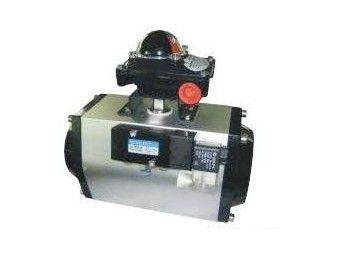

GT52 複動式空気弁のアクチュエーター高出力力

商品の詳細:

起源の場所:	中国
ブランド名:	OEM
モデル番号:	GT52 GT160

お支払配送条件:

最小注文数量:	1 セット
パッケージの詳細:	木製ボックス梱包
受渡し時間:	契約に署名した後 15days
支払条件:	T/T
供給の能力:	1000sets

連絡先

詳細製品概要

代理のタイプ:

単動および二重機能。

空気圧アクチュエータ:

AT/GT シリーズ空気アクチュエーター

シリンダブロック:

良質のアルミ合金のシリンダブロック

ブランド名:

OEM

ハイライト:

電子油圧アクチュエータ

電磁石ブレーキ

GT52 複動式空気弁のアクチュエーター高出力力

空気装置 GT52 倍の代理の空気アクチュエーター

1.単動および二重機能。
2.long 耐用年数。
良質 3。および適正価格。

AT/GT シリーズ空気 actuators.DA はおよび SR の空気アクチュエーター蝶弁および球弁を使用する設計です。

1. 対称的な構造、急速でおよび滑らかな動き、高精度、利用できる回転の方向に対するピストンアセンブリの位置を単に変えることによる高出力力の二重ピストンラック・ピニオンの設計。
2.懸命に陽極酸化されるの内部の穴そして GAIMEN の精密機械化による良質のアルミ合金のシリンダブロックの放出、（陽極酸化特殊な状況下で + のコーティング）、長い生命、低い摩擦係数。
3.アクチュエーターモデルの統合された設計に、すべての二重役割および 1 つの役割に容易に行為のモードを変えるためにばねかばねを取付けることによって取除かれる同じシリンダーおよびエンドキャップが、あります。
4. assembiy プロセスまたは使用中の両方結合された前安全なばねのグループ、現地で便利でおよびばねの数を取付けるか、または変えること安全。

二重行為:

項目	出力トルク（N.m）
項目	0.4MPa	0.5MPa	0.6MPa	0.7MPa
GT52	15.6	19.5	23.4	27.3
GT63	23.2	29	34.8	40.6
GT83	56	70	84	98
GT110	112.8	141	169.2	197.4
GT127	220	275	320	385
GT160	440	550	660	770
GT190	734	917	1101	1284
GT210	948	1185	1422	1659
GT254	1740	2175	2610	3045

サイズ mm																									糸
タイプ	A	B	C	D		ΦE	ΦF	ΦG	ΦH	I	ΦJ	□K	L			M	N	O	P	Q	R×Q	ΦS	T	U
タイプ	A	B	C	NA =20	NA =30	ΦE	ΦF	ΦG	ΦH	I	ΦJ	□K	90°	120°	180°	M	N	O	P	Q	R×Q	ΦS	T	U
GT52	50	59	74	94	104	12	12	ISO FO3 Φ36	ISO FO5 Φ50	M5×8	23.8	CH.11	125	146	191	CH.10	80	M6×10	2	18	812	12	40	114	1/8" G
GT63	60	70	88	108	118	12	12	ISO FO5 Φ50	ISO FO7 Φ70	M6×10	23.8	CH.14	140	151	196	CH.10	80	M8×13	2	18	1015	16	40	128	1/8" G
GT83	65	91	108	128	138	14	18	ISO F05 Φ50	ISO FO7 Φ70	M6×10	32.3	CH.17	182	207	270	CH.10	80	M8×13	2	19	1015	16	40	148	1/8" G
GT110	90	120	140	160	170	19.5	25	ISO FO7 Φ70	ISO F10 Φ102	M8×13	40.3	CH.22	222	252	323	CH.14	80	M10×16	2.5	24.5	1422	22	40	180	NAMR 1/4" G
GT127	103	137	160	180	190	28	40	ISO FO7 Φ70	ISO F10 Φ102	M8×13	53.3	CH.22	284	350	450	CH.20	80	M10×16	3	25	2025 年	30	40	200	NAMR 1/4" G
GT160	110	172	198		228	36	40	ISO F10 Φ102	ISO F12 Φ125	M10×16	66.3	CH.27	378	442	568	CH.28	130	M12×20	3	29	2830	42	50	248	NAMR 1/4" G
GT190	125	224	255		285	47	60		ISO F14 Φ140		79.3	CH.36	412	485	632	CH.32	130	M16×25	4	40	3234	48	50	305	NAMR 1/4" G
GT210	135	224	255		285	47	60		ISO F14 Φ140		79.3	CH.36	452	526	676	CH.32	130	M16×25	4	40	3234	48	50	305	NAMR 1/4" G
GT254	159	272	302		332	47	60		ISO F14 Φ140		105.3	CH.46	603	705	905	CH.32	130	M20×28	4
