概説

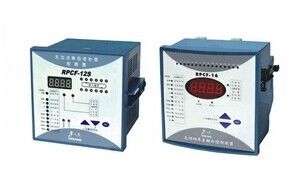

RPCF シリーズ反応力の自動補償のコントローラーは、16 ディジットのマイクロ プロセッサに基づいて、フーリエ進行を分解します力に基本波データを得るために算術を、特に調和的な波源のパワー系統で反応力を償うために使用されるコントローラー採用します。 全部品は表面取り付けの技術、regurgitant はんだ、多段式点検です、これらはすべての RPCF のコントローラーを着実にそして確実に働きます作ります。 RPCFC のタイプに RS485 港、標準プロトコルがあります。 それはネットワークのメートルとして使用することができます。

機能特徴
1. 基本波の反応力の基礎で、つけられる反応力をそれあらゆる形態の衝撃、それを転換することを避けることができます正確にシステムの力率を表示できます計算して下さい
調和的な波を使って。
2. 高い測定の正確さ、広い表示規模。
3. 実時間ディスプレイの全権の要因および基本波 PF。
4. 実時間ディスプレイ電圧および流れのゆがみ率。
5. 合計 12 の種類のコーディングの出力は選ぶことができます。
6. 出力の 16 の回路最高で。
7. 人間の友好的なインターフェイス、便利な操作。
8. さまざまな制御設定はデジタル式に、直接そして容易に調節することができます。
9. 自動および手操作、提供される 2 つのモード。
10. 提供される電圧および不在の電圧保護に。
11. 調和的な波の電圧の superscale に対する保護。
12. 力が締まっても失われないデータ。
13. 現在の信号の入力抵抗≤0.01Ω。
14. コミュニケーション機能（（MODBUS-RTU RS485 提供される）。
15. 調節されることできる償いの力率: 先の 0.70 lag~0.7。

主要な技術的な変数
1. 評価される定常電圧: 380V、220V、110V±10%
2. 評価される働く流れ: 5A
3. 評価される働く頻度: 45-65Hz
4. 下記のように表示される力率: 遅れ 0.001 前方 0.001
5. 測定された反応力: 0-9999Kvar
6. 測定されたアクティブな電源: 0-9999KW
7. 不在の電圧保護: AC300V か AC 180V
8. 出力接触の容量: AC 220V 7A
9. 感受性: 20mA
10. 表示モード: 4 ディジット赤い LED
11. 全体消費: 10VA
12. 輪郭のサイズ: 144mm×144mm か 122mm×122mm か 170mm×110mm
13. 開始穴のサイズ: 138mm×138mm か 113mm×113mm か 162mm×102mm
14. 土台モード: 反対の糸ねじによる差込式の土台か railwaymounting。
15. 価値設定の規模:
a) 自動/手動自動/手操作
b) 力率 0.70ind-0.70cap
c) 転換の遅れ 2-200 S
d) 持続期間 0-480 s を排出するコンデンサー
e) 電圧線間電圧 400-450V （段階の電圧に: 230-265V）
f）ゆがみ率 0.1-30.0%
g) CT の変形の比率 50-4000/5
h) C1 容量 0.1-100.0Kvar
i）出力コード Pr01 12
j）出力回路 1-16 の回路
k) コミュニケーション住所 1-255
l）コミュニケーション速度 4800,9600,19200,115200
