概説

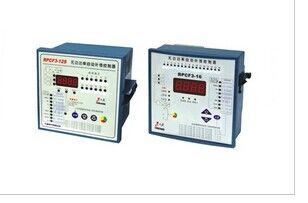

RPCF3 シリーズ自動段階によって区別される反応力の償いのコントローラーに RPCF シリーズのすべての利点があります、その間力率が三相不均衡なシステムで十分に償われてもこのコントローラーのサンプル電圧の信号、およびそれぞれ 3 段階からの流れ、すぐに記録するか、または逆に回る var のメートルを避けます。
機能特徴
1。 3 段階の基本波の反応力の基礎で、つけられる反応力をそれあらゆる形態の衝撃、それを転換することを避けることができます正確にシステムの力率を表示できます計算して下さい
調和的な波を使って。
2.高い測定の正確さ、広い表示規模
3.実時間ディスプレイの全権の要因および基本波 PF
4.リアルタイムのそれぞれ表示 3 段階の電圧、流れ、アクティブな電源、反応力、皮相電力
5.合計 12 の種類のコーディングの出力は選ぶことができます
6. 6 種類のスケジュールはユーザー（配分団体の補償の回路 NO、またはそれぞれの補償によって）選ぶことができます
7.出力の 16 の回路最高で
8.人間の友好的なインターフェイス、便利な操作
9.さまざまな制御設定はデジタル式に、直接そして容易に調節することができます。
10.自動および手操作は、2 つのモード提供しました。
11。 提供される電圧および不在の電圧保護に。
12。 力が締まっても失われないデータ。
13。 現在の信号の入力抵抗≤0.01Ω
14。 調節されることできる償いの力率: 先の 0.70 lag~0.7。
主要な技術的な変数
1.評価される定常電圧: AC220V×3
2.評価される働く流れ: 5A
3.評価される働く頻度: 45-65Hz
4.下記のように表示される力率: 遅れ 0.001 前方 0.001
5.測定された反応力: 0-9999Kvar
6.測定されたアクティブな電源: 0-9999KW
7.測定された皮相電力: 0-9999KVA
8.不在の電圧保護: AC180V
9.出力接触の容量: AC 220V 7A
10.感受性: 20mA
11.表示モード: 4 ディジット赤い LED
12。全体消費: 10VA
13。 輪郭のサイズ: 144mm×144mm か 122mm×122mm
14。 開始穴のサイズ: 138mm×138mm か 113mm×113mm
15。 土台モード: 反対の糸ねじまたは鉄道の土台による差込式の土台

補償のスケジュール（RPCF3-12Sas の例）
