ZHJ-3D の 2 個のねじと veritcal 低頻度の振動センサー

ZHJ-3D の低頻度の振動センサー

運営原則

ZHj-3D の低頻度の振動センサーは慣性センサーです。 それは nagnetic 誘導の主義を使用して電気信号に vibraton 信号を回すことができます。 それは磁気回路、慣性の問題から主に成っていて、ばねおよび他の componebts を弱めます。 堅くセンサーの貝の中で、およびばねの部品によって貝で掛かる慣性の問題（compoent コイル）が固定される磁石あります。 操作時間で、このセンサーはセンサーが周波数範囲にあれば、機械振動のように機械で固定、そこにですコイル ans の磁石間の相対的な動きです、彼は切り磁気ラインを、発生させます iductive 電圧を、この電圧この信号への必要な処理の後で、私達得る変位信号を測定されている objecte の振動率に比例しています巻きます。

技術的な変数

1.Frequency 応答の範囲: 0.5Hz~200Hz （- 3db）

2.Sensitivity: 8mV/μm±5%、5mV/μm±5%、4mV/μm±5% （ユーザーの requiriement と調節可能な）

3.Measuring 範囲: ±1mm （±2mm、±3mm）

4.Linearity: ≤2%

5.Maximum 出力電圧: 8V （単一のピーク）

6.Environmental 温度: -30℃~80℃ （相対湿度: ≤90%）

7.Measuring metheds: veritcal、横

8.Power 電圧: ±12V

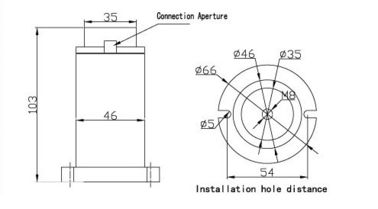

9.Installation: Φ56 円の 2 個のねじ

10.External 次元: 66mm （長さ） ×103mm （wigth）
