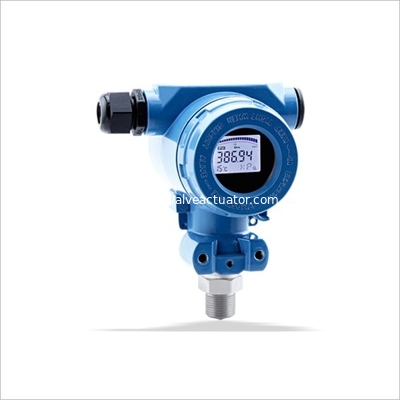

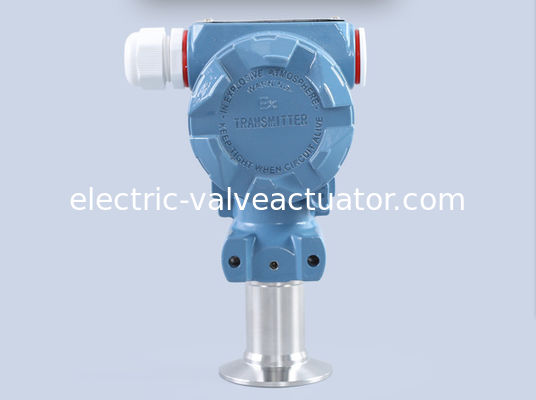

SWP-T20Xシリーズ差動水平な送信機機械圧力センサー

SWP-T20Xシリーズ経済的な圧力送信機機械圧力センサー

概要

Swp-t20xシリーズ経済的な圧力送信機は国際的な高度のレベルが付いている輸入された陶磁器の圧抵抗センサーを採用し、高精度の電子部品に協力し、そして厳密なプロセスによって集まっている。陶磁器の抵抗センサーの技術的な利点に完全な演劇をswp-t20xシリーズ圧力送信機に優秀な技術的な性能があるように、与える中間液体のない乾燥した圧力測定の技術は採用される。安定性が高く、高い測定の正確さ。

Swp-t20xシリーズ経済的な圧力送信機にいろいろなモデル、範囲およびプロセス関係の形態がある。それは石油のような多くの産業分野、化学工業、電力、冶金学、薬学、食糧で広く利用される産業測定のさまざまな機会そして媒体に合わせることができる等。それは従来の圧力計および従来の圧力送信機の理想的な改善プロダクト、および産業オートメーションの分野の理想的な圧力計器である。

主な特長

◆安定性が高い、フル・スケールの毎年のよくより0.1%。

◆測定要素の中間液体が除去されるので小さい温度の脱線は、センサーだけでなく、高い測定の正確さを得るが、また温度によってより少なく影響を受けている。

◆よい信頼性の大規模ICはよい回路の信頼性および強いanti-interference性能と、採用される。

◆広い適用の可能性にプロダクト産業測定のさまざまな媒体に合わせることができるいろいろなモデル、プロセス関係の形態および製造材料がある。

◆容易な取付けおよび維持。プロダクトに適度な構造、小さい容積およびライト級選手がある。それはあらゆる位置に直接取付けることができる。

働き主義

器械は温度検出器を通して電気的信号に温度信号を変え、次に前置増幅器はアナログ-デジタル転換のためのCPUのa/dの転換モジュールに送られる電気的信号を増幅し、ろ過する。最後に、CPUはデータ処理、表示およびPWMの出力を行う。主義のブロック ダイヤグラムは次の通りある:

測定された媒体の圧力は中型圧力に比例した小さい変位を作り出すダイヤフラムはセンサーの陶磁器のダイヤフラムによりで直接機能する。正常な働く条件の下で、ダイヤフラムの最高の変位は0.025mm以下ない。電子回路はこの変位を検出した後、この圧力に相当して標準的な産業測定信号にこの変位を変える。重圧の場合には、ダイヤフラムは固体陶磁器の基質に直接付す。ダイヤフラムと基質間のギャップが0.1mmだけであるので、重圧の場合にはダイヤフラムの最高の変位は0.1mmであるただ場合もある。従って、構造はダイヤフラムが余分な変形を作り出さないことを保障する。センサーによい安定性および高い信頼性がある。

技術的な変数

◆正確さのレベル:0.5

◆帰りの相違0.1%fs

◆温度の影響の± 0.1%/10の℃

◆定常電圧DC 13V | 30V

◆年次安定性の± 0.2%

◆信号は4つを出力した| 20mA

◆正当な過電圧の範囲150%

◆最高全体寸法120の× 60の× 100

◆最高圧力範囲200%年

◆正当な温度媒体-20 | 70の℃の環境-20 | 80 ℃
