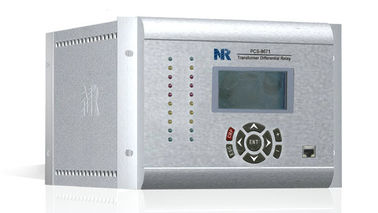

PC-9671 3 巻線トランス差動保護リレー マイクロプロセッサ電源します。

PC-9671 3 巻線トランス差動保護リレー マイクロプロセッサ電源します。

  • PC-9671 3 巻線トランス差動保護リレー マイクロプロセッサ電源します。
PC-9671 3 巻線トランス差動保護リレー マイクロプロセッサ電源します。
商品の詳細:
起源の場所: 中国
ブランド名: OEM
お支払配送条件:
最小注文数量: 10個
価格: contact
パッケージの詳細: カートン ボックス
受渡し時間: 10日
支払条件: T/T
供給の能力: 5000PCS/月
連絡先
詳細製品概要
ハイライト:

電気電力パネル

,

電気制御パネル

PCS-9671 3 風力の変圧器の差動保護リレー マイクロプロセッサ制限の現在の差動保護。 (87T)、CT の飽和検出

PCS-9671 は最高 3 CT 入力が付いている 2 巻上げまたは 3 巻上げの電源変圧器の保護のために設計されているマイクロ プロセッサ・ベースのリレーです。 またリアクターを保護することを使用するか、または切株の差動保護として適用することができます。 制限の現在の差動保護、unrestraint の差動保護および限られた地絡の保護は提供されます。


リレーは慣習的な変圧器からのアナログ信号を見本抽出するか、または単位の併合によって電子 CTs/VTs から見本抽出された価値を受け取ることができます。 プログラム可能な論理、LEDs、二進入出力はソフトウエア ツールを通した特定の条件に従って形成することができます。 それはそれぞれ場所バスおよびプロセス バスにインターフェイスを提供し、IEC 61850-8-1 MMS のガチョウ、IEC 61850-9-2 の試しの価値を支えます。

保護および制御
制限の現在の差動保護。 (87T)

低設定および高設定が付いている 2 つの段階はこの保護に提供されます。 そして低設定の段階は CT の飽和、侵入の流れ、overexcitation および CT 回路のによって失敗妨げることができます。 また高設定の段階は侵入の流れおよび CT 回路の失敗によって妨げることができます。

Unrestraint の現在の差動保護。 (50/87UT)深刻な内部欠陥をすぐに取り除くことを使用します。

限られた地絡の保護。 (REF)

ゼロ順序の現在の差動要素に基づく 3 つまでの REF の保護は提供されます。

各側面のための段階の過電流保護。(50/51P)

3 つまでの過電流保護は提供されます。


機械保護。 (MT)

8 つまでの機械チャネルは提供されます。

CT 回路の監督。 (CTS)

CT 回路の監督は 2 つの要素から成っています: 欠陥の探知器の積み込みのない CT 回路の異常および CT は欠陥の探知器の積み込みとの失敗を巡回します。


第 2 倍音によって侵入の現在の妨害

妨げ、composited 妨げる段階分離された妨害、十字は選択に提供されます。

第 5 倍音によって妨げる Overexcitation

Overexcitation は第 5 調和的な現在および基本的な流れの比率によって検出されます。


CT の飽和検出

CT の飽和は composited 第 2 そして第 3 倍音によって顕著です。

管理
64 の保護操作のレポート 1024 監督警報記録、1024 の制御操作の記録および 1024 のユーザー操作の記録。 64 の欠陥および妨害の記録。 1024 の最も最近の SOE の記録は、次の要素の最も最近の記録変更を示します。 TCP/IP に非時間重大なメッセージ、IEC 60870 5-103 または DNP 3.0 のための IEC 61850-8-1 MMS そしてガチョウの 4 つまでの 10Base-T/100Base-TX (RJ45)港か 2 つの 100Base-FX 港。 IEC 60870-5-103 の 2 つの RS-485 後部港。 見本抽出する IEC 61850-9-2 の 6 つまでの 100Base-FX 港。 タイム重大なメッセージのための価値そしてガチョウ。 時計の同時性のための 1 つの RS-485 後部港。 プリンターのための 1 つの RS-232 後部港。 テストし、配置のための 1 つのフェースプレート RJ45 の港。 脈拍、IRIG-B および SNTP によって同時性の時間を記録して下さい。

補助検定関数
事実上の軽快な報告書作成およびコミュニケーション テスト。

事実上の自己監督の報告書作成およびコミュニケーション テスト。

事実上の二進入力状態の変更の報告書作成およびコミュニケーション テスト。

二進出力テスト。

手動誘発の欠陥の録音
