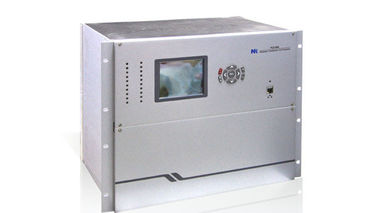

PC 985 ジェネレーター トランス ユニット保護リレー 87 g 差動保護

PCS-985 発電機の変圧器の装置保護機構のリレー 87g 差動保護、過電流保護、明確時間の積み過ぎの保護、反対時間の積み過ぎの保護

PCS-985 は通常発電機、主要な変圧器、補助変圧器および刺激物または刺激変圧器から成り立つ発電機変圧器の単位の完全で主要な、バックアップ保護を提供します。それは慣習的な CTs/VTs および電子 CTs/VTs への関係を支え、異なった接続モードの大きい容量のターボ ダイナモ、ガスタービンの発電機および原子力の発電機で広く利用されています。

重大な発電機変圧器の単位のために重複させていた保護構成を達成するのに、2 組の PCS-985 は使用することができます。 1 つの PCS-985 分け前 1 CT のグループの 2 つの PCS-985 使用異なった CT グループおよび主要な、バックアップ保護。

発電機の保護

差動保護。 （87G）
DPFC の差動保護。 （87G）
高く敏感な横断差動保護。 （87G）
interturn の欠陥のための縦方向ゼロ順序の過電圧の保護。 （59N/60）
相互回転欠陥のための DPFC の方向保護。 （67）
電圧管理された過電流保護。 （50）
段階に段階のインピーダンス保護。 （21G）
発電機ターミナルの極度な現在の妨害機能。
固定子の地絡のための基本的なゼロ順序の電圧保護。 （64S）
固定子の地絡のための第3高調波の過電圧の比率の保護。 （64S）
固定子の地絡のための第3高調波の過電圧の差動保護。 （64S）
電圧注入との 100% の固定子の地球欠陥の保護。 （64R）
回転子の 1 点の地球欠陥の保護。 （64R1）
回転子の 2 点の地球欠陥の保護。 （64R2）
明確時間の固定子の積み過ぎの保護。 （50S）
反対時間の固定子の積み過ぎの保護。 （51S）
明確時間否定的順序の積み過ぎの保護。 （50Q）
反対時間否定的順序の積み過ぎの保護。 （51Q）

典型的な適用
損失の刺激保護。 （40）
のステップ保護。 （78）
過電圧の保護。 （59）
明確時間の過剰刺激保護。 （24）
反対時間の過剰刺激保護。 （24）
逆力の保護。 （32R）
ローパワー保護。 （37G）
順次軽快な逆力の保護。 （32R）
Underfrequency の保護。 （81U）
Overfrequency の保護。 （81O）
差動流れの開始/操業停止の保護。
ゼロequence の電圧の開始/操業停止の保護。
低freuquency 過電流保護。 （50）
不注意な活発化の保護。 （50/27）
ブレーカの失敗の保護。 （50BF）
電圧バランス機能。 （60）
VT 回路の監督。 （VTS）
CT 回路の監督。 （CTS）

刺激変圧器/Excitor の保護

差動保護。 （87ET）
過電流保護。 （50）
明確時間の積み過ぎの保護。 （50）
反対時間の積み過ぎの保護。 （51）

主要な変圧器の保護
発電機変圧器の単位の差動保護。 （87GTU）
差動保護。 （87T）
DPFC の差動保護。 （87T）
限られた地球欠陥の保護。 （64REF）
HV の側面の段階に段階のインピーダンス保護。 （21P）
電圧 HV の側面の管理された過電流保護。 （50）
積み過ぎ警報。 （49）
冷却の開始。 （49）
HV の側面の方向ゼロ順序の過電流保護。 （67G）
HV の側面の反対時間ゼロ順序の過電流保護。 （51G）
HV の側面のギャップ ゼロ順序の電圧保護。
HV の側面のギャップ ゼロ順序の現在の保護。
LV の側面のゼロ順序の電圧警報。
明確時間の過剰刺激保護。 （24）
反対時間の過剰刺激保護。 （24）
HV の側面のポーランド人の矛盾の保護。 （62PD）
ブレーカのフラッシュオーバの保護。
VT 回路の監督。 （VTS）
CT 回路の監督。 （CTS）

補助変圧器
差動保護。 （87T）
電圧 HV の側面の管理された過電流保護。 （50P）
電圧は LV の側面で枝 1 の過電流保護を制御しました。 （50P）
電圧は LV の側面で枝 2 の過電流保護を制御しました。 （50P）
LV の側面の枝 1 のゼロ順序の過電流保護。 （50G）
LV の側面の枝 2 のゼロ順序の過電流保護。 （50G）
積み過ぎ警報。 （49）
冷却の開始。 （49）
オン負荷蛇口の変更の妨害。 （OLTC）
VT 回路の監督。 （VTS）
CT 回路の監督。 （CTS）

雑多
機械保護。
電圧および現在の漂流の自動車の調節。
自己診断。
GPS の時計の同時性。
欠陥のレコーダー。
