Rcs, 985T トランス不一致リレー制御および監視機能

RCS-985T の変圧器の保護不一致のリレーは地絡の保護および熱積み過ぎの保護を制限しました

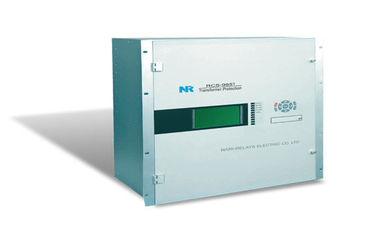

RCS-985T は発電所の起動/スタンバイの変圧器そして補助変圧器に適用のために意図されている高性能変圧器の保護です。 この全統合された変圧器の保護は保護、制御および広範囲、信頼できるおよび費用効果が大きい解決をユーザーに与えるために監視機能を統合します。 RCS-985T は付加的なコミュニケーション単位との IEC 61850 コミュニケーションと完全に対応します。


保護および制御

可変的な斜面のパーセントの差動保護（7 つの側面の最高）。 （87T）
抑制されていない差動保護。 （50/87UT）
HV の側面の限られた地絡の保護（ゼロ順序の差動現在の保護）。 （64REF/87G）
LV の側面 A. （64REF/87G）の限られた地絡の保護（ゼロ順序の差動現在の保護）
LV の側面 B. （64REF/87G）の限られた地絡の保護（ゼロ順序の差動現在の保護）
電圧 HV の側面の管理された過電流保護。 （50P/51P）
電圧は HV の側面で方向ゼロ順序の過電流保護を制御しました。 （50N/51N/67N）

HV の側面のギャップ ゼロ順序の過電圧の保護。 （59N）
HV の側面のギャップ ゼロ順序の過電流保護。（50N/51N）
電圧は LV の側面で枝の過電流保護を制御しました。 （50P/51P）
ポーランド人の不一致の保護。 （62PD）
刺激保護に。 （24）
熱積み過ぎの保護。 （49）
冷却の開始機能。 （49）
積み過ぎの間に機能を妨げるオン負荷蛇口の変更 (OLTC)。 （49）
LV の側面の枝のゼロ順序の電圧警報。 （59G）
VT 回路の失敗の監督。
CT 回路の失敗の監督。
CT の飽和検出。

監視し、メーターで計ること

自己診断。
DC電源の監視および驚かすこと。
二進入力レポート、64 の自己監督のレポートおよび 64 の操作レポートの 256 状態の変更を含むでき事のレコーダー。
64 の欠陥のレポートを含む妨害のレコーダー、および 8 つの波形。 最高の記録タイムは単一の欠陥の波形のための 15s まであります。 （妨害のレコーダーのファイル形式は国際的な COMTRADE ファイルと互換性があります。）
GPS の時計の同時性: PPS （毎秒脈拍）

コミュニケーション

2 つの RS-485 コミュニケーション後部港は IEC 60870-5-103 の議定書か Modbus の議定書に合致します。
3 つの任意イーサネット ポートは TCP/IP 上の IEC 60870-5-103 の議定書に合致します
