| ブランド名: | OEM |
| モデル番号: | KP200A |
| MOQ: | 2セット |
| 支払条件: | T/T |
| 供給能力: | 1000セット |

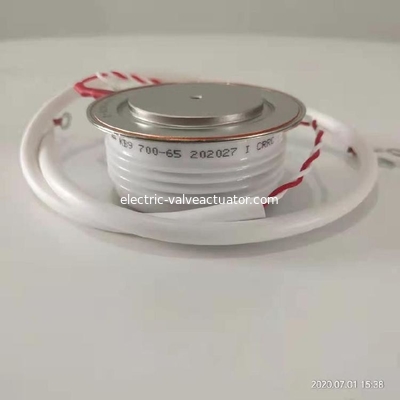

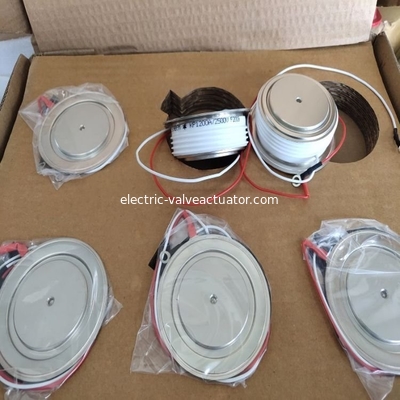

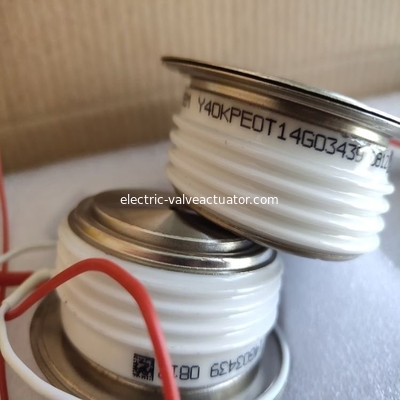

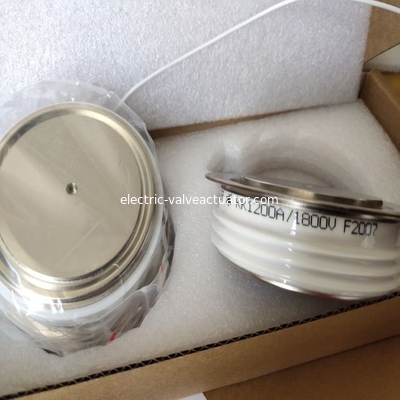

シリコン制御モジュール サイリスタ KP200A 半導体整流器
特性：
■製作工房 万級無塵工房
■総圧着構造、温度特性、動力循環性に優れています。
■全自動真空シリコンゲルとエポキシのダブルディスペンサー接着剤充填
■ 350A 未満のモジュールは強制空冷ですが、500A を超えるモジュールは空冷または水冷のいずれかになります。
■ チップとバックプレーンの電気絶縁 AC 電圧 2500VAC
■高熱伝導包装
| タイプ | VDRM VRRM | IT(AV)@80℃ | VTM @ITM (最大) | IGT(最大) | VGT (最大) | IDRM (最大) | IH (最大) | Tjm | ITSM @10ms | I2t @10ms | dv/dt (分) | ディ/ディット (分) | Rthjc (最大) | 寸法 |
| (五) | (ア) | (V/A) | (ミリアンペア) | (五) | (ミリアンペア) | (ミリアンペア) | ℃ | (カ) | (KA2S) | (V/μS) | (A/μS) | (℃/W) | ||
| KP200-30KA2 | 500-1800 | 200 | 2.0 /600 | 200 | 2.2 | 20 | 20-200 | 125 | 3.8 | 31 | 200 | 100 | 0.055 | KA2 |
| KP200-30KT1 | 500-2500 | 200 | 2.0/600 | 200 | 2.2 | 20 | 20-200 | 125 | 3.8 | 31 | 200 | 100 | 0.055 | KT1 |
| KP200-30KT2 | 500-2500 | 200 | 2.0 /600 | 200 | 2.2 | 20 | 20-200 | 125 | 3.8 | 31 | 200 | 100 | 0.055 | KT2 |
| ※KP200-30KT3 | 2600-3400 | 200 | 2.4 /600 | 200 | 2.2 | 20 | 20-200 | 125 | 3.8 | 31 | 200 | 100 | 0.055 | KT3 |
| KP300-35KA3 | 500-1800 | 300 | 2.0 /900 | 200 | 2.2 | 25 | 20-200 | 125 | 5 | 70 | 200 | 100 | 0.04 | KA3 |
| KP300-35KT1 | 500-2000 | 300 | 2.0 /900 | 200 | 2.2 | 25 | 20-200 | 125 | 5 | 70 | 200 | 100 | 0.04 | KT1 |
| KP300-35KT2 | 2000-2500 | 300 | 2.2 /900 | 200 | 2.2 | 25 | 20-200 | 125 | 5 | 70 | 200 | 100 | 0.04 | KT2 |
| ※KP300-30KT3 | 2600-3400 | 300 | 2.4 /900 | 200 | 2.2 | 25 | 20-200 | 125 | 3.8 | 70 | 200 | 100 | 0.04 | KT3 |
| ※KP300-38KT4 | 3600-4200 | 300 | 2.6 /900 | 200 | 2.2 | 30 | 20-200 | 125 | 6.4 | 70 | 200 | 100 | 0.04 | KT4 |
| KP500-40KA4 | 500-2200 | 500 | 2.2 /1500 | 220 | 2.2 | 30 | 20-250 | 125 | 7.6 | 210 | 500 | 150 | 0.035 | KA4 |
| KP500-40KT5 | 500-2200 | 500 | 2.2 /1500 | 220 | 2.2 | 30 | 20-250 | 125 | 7.6 | 210 | 500 | 150 | 0.035 | KT5 |
| KP500-45KT6 | 2400～3400 | 500 | 2.6 /1500 | 220 | 2.2 | 30 | 20-250 | 125 | 10 | 210 | 500 | 150 | 0.030 | KT6 |
| ※KP500-50KT11 | 3600-6500 | 500 | 3.6 /1500 | 200 | 2.2 | 40 | 20-250 |
