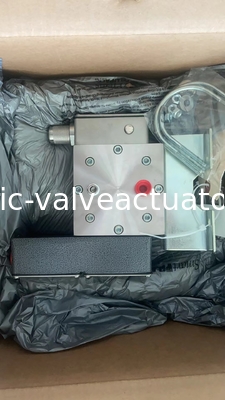

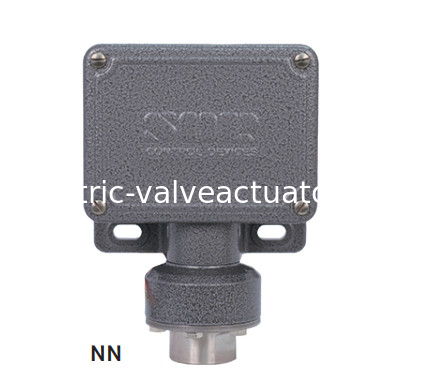

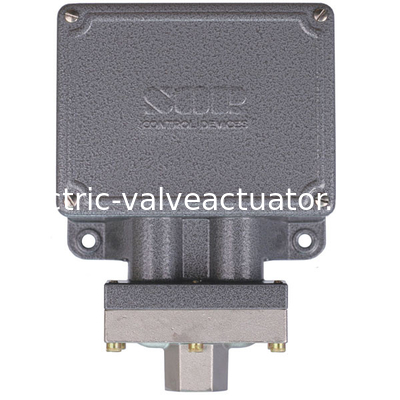

102/103 差圧スイッチは,堅牢なフィールドマウント装置です.
圧感装置102はピストンであり,圧感装置103は弁とピストンの組み合わせである.102/103は,危険でない場所と危険な場所の両方で動作するように設定することができます.スイッチエレメントはSPDTまたはDPDTです..
102は低対高差分に適しています 圧力プロセスや流体電力のアプリケーション 高い静的圧力が変化し,高い 超限,防震,衝撃圧力,またはサイクル速度 低気圧差圧プロセスまたは流体 類似系がある電力アプリケーション 行動が期待されます
| psid(イン. wc)
|
|
| モデル番号
|
|
| 103W1 - K212 - N4 - C1A | (7から100)
|
| 103W1 - K502 - N4 - C1A | (20から150)
|
| 103W1 - K805 - N4 - C1A | (100から1000)
|
| 102W1 - K912 - P1-C1A | 5 から 25
|
| 102W1 - K903 - P1 - C1A | 8から40
|
| 102W1 - K905 - P1 - C1A | 10から60
|
| 102W1 - K603 - P1 - C1A | 20から100まで
|
| 102W1 - K403 - P1 - C1A | 40から200
|
| 102W1 - K405 - P1 - C1A | 50から300
|
| 102W1- K305 - P1 - C1A | 100から500
|
| 102W1 - K105 - P1 - C1A | 500から2500 |
| 標準建築
|
||
| 住宅 | W1 (耐候性) | アルミニウム
|
| AD (爆発防止) | 316SS
|
|
| エレメント | K | SPDT 15A @ 250 VAC
|
| エフ | SPDT 5A @ 250 VAC
|
|
| 弁膜 | N4 103-212 | テフロンで覆われたポリアミド
|
| 103-502 | カプトンポリマイドフィルム
|
|
| 103-805 | カプトンポリマイドフィルム
|
|
| オーリング | P1 | ブナ-N
|
| 圧力ポート | C1A | 1/4 NPT (F); 316SS |
