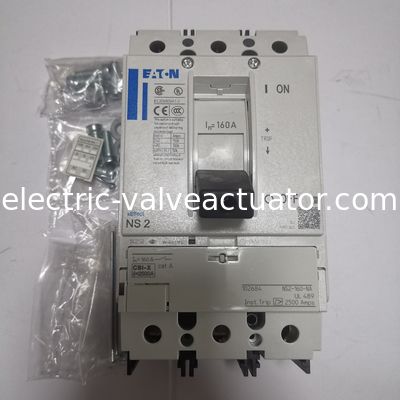

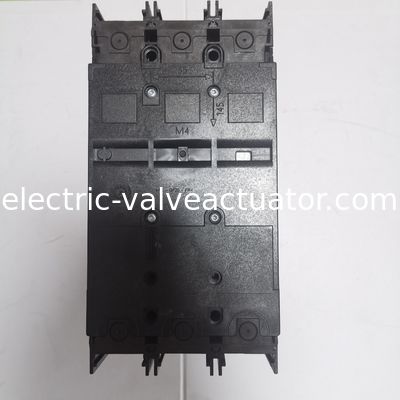

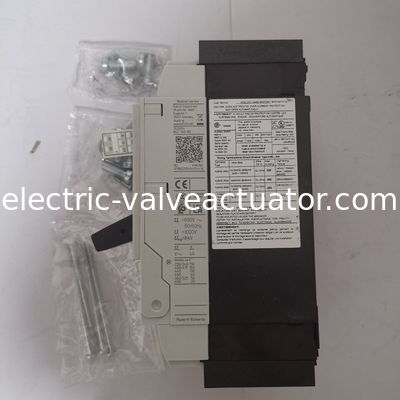

イートン 鋳造ケース 断路器 アクセサリー スイッチ 隔離 スイッチ 鋳造ケース スイッチ NS2-160-NA

カタログ番号

102684

モデルコード

NS2-160-NA

EAN

4015081025442

製品の長さ/深さ

142mm

製品の高さ

185mm

製品の幅

105mm

製品重量

2.404kg

遵守事項

RoHS に準拠する

認証

IEC 60947-2
CSA (ファイル番号22086)
CSA認定
UL 489
特別に北米向けに設計された
CSA-C22.2 第5号〜09号
UL/CSA
CSA (クラス番号4652-06)
UL (WJAZカテゴリー制御番号)
UL (ファイル番号E148671)
CEマーク
IEC
UL リスト

グローバル カタログ

102684

製品仕様

アムペラレージ

160A

定位電圧

690V - 690V

断路器のフレームタイプ

N2

特徴

保護装置
モーター駆動オプション

10.10 温度上昇

パネルの製造者は温度上昇の計算を担当する イートンは装置の散熱データを提供します

10.11 短回路の評価

パネルの製造者の責任です.スイッチ装置の仕様を遵守する必要があります.

10.12 電磁互換性

パネルの製造者の責任です.スイッチ装置の仕様を遵守する必要があります.

10.13 メカニカル機能

装置は,使用説明書 (IL) に記載されている情報に従った場合に,要件を満たします.

10.2.2 耐腐食性

製品規格の要件を満たす

10.2.3.1 囲いの熱安定性の検証

製品規格の要件を満たす

10.2.3.2 隔熱材料の常温耐性を検証する

製品規格の要件を満たす

10.2.3.3 内部の電気作用による異常な熱/火への耐性

製品規格の要件を満たす

10.2.4 紫外線 (UV) に耐性がある

製品規格の要件を満たす

10.2.5 引き上げ

全スイッチ装置が評価される必要があるため,適用されません.

10.2.6 機械的な衝撃

全スイッチ装置が評価される必要があるため,適用されません.

10.2.7 碑文

製品規格の要件を満たす

10.3 組み立て物の保護度

全スイッチ装置が評価される必要があるため,適用されません.

10.4 クリアランスとクレイプ距離

製品規格の要件を満たす

10.5 電気ショックに対する保護

全スイッチ装置が評価される必要があるため,適用されません.

10.6 スイッチ装置と部品の組み込み

全スイッチ装置が評価される必要があるため,適用されません.

10.7 内部電気回路と接続

パネルの製造者の責任です

10.8 外部電導体の接続

パネルの製造者の責任です

10.9.2 電源周波数電力の強度

パネルの製造者の責任です

10.9.3 インパルス抵抗電圧

パネルの製造者の責任です

10.9.4 隔熱材料から作られた囲いの試験

パネルの製造者の責任です

汚染度

3

マウント方法

固定
DINレール (トップハットレール) の設置はオプションです
内蔵装置 固定内蔵技術

装置の熱散,電流依存

24.35W

周囲の動作温度 - 最大

70 °C

周囲の動作温度 - min

-25 °C

室内保存温度 - 最大

70 °C

室内保存温度 - 分

-40 °C

定数電流 (Iu)

250A

概要
仕様
資源
102684
シリアル番号 STBN2250404054414
イートン・モラーシリーズ NZM - 鋳造ケース回路断片器 鋳造ケーススイッチ,3p,160A
一般仕様
製品名
イートン・モラーシリーズ NZM型ケーススイッチ
カタログ番号
102684
モデルコード
NS2-160-NA
EAN
4015081025442
製品の長さ/深さ
142mm
製品の高さ
185mm
製品の幅
105mm
製品重量
2.404kg
遵守事項
RoHS に準拠する
認証
IEC 60947-2
CSA (ファイル番号22086)
CSA認定
UL 489
特別に北米向けに設計された
CSA-C22.2 第5号〜09号
UL/CSA
CSA (クラス番号4652-06)
UL (WJAZカテゴリー制御番号)
UL (ファイル番号E148671)
CEマーク
IEC
UL リスト
グローバル カタログ
102684
製品仕様
アムペラレージ
160A
定位電圧
690V - 690V
断路器のフレームタイプ
N2
特徴
保護装置
モーター駆動オプション
10.10 温度上昇
パネルの製造者は温度上昇の計算を担当する イートンは装置の散熱データを提供します
10.11 短回路の評価
パネルの製造者の責任です.スイッチ装置の仕様を遵守する必要があります.
10.12 電磁互換性
パネルの製造者の責任です.スイッチ装置の仕様を遵守する必要があります.
10.13 メカニカル機能
装置は,使用説明書 (IL) に記載されている情報に従った場合に,要件を満たします.
10.2.2 耐腐食性
製品規格の要件を満たす
10.2.3.1 囲いの熱安定性の検証
製品規格の要件を満たす
10.2.3.2 隔熱材料の常温耐性を検証する
製品規格の要件を満たす
10.2.3.3 内部の電気作用による異常な熱/火への耐性
製品規格の要件を満たす
10.2.4 紫外線 (UV) に耐性がある
製品規格の要件を満たす
10.2.5 引き上げ
全スイッチ装置が評価される必要があるため,適用されません.
10.2.6 機械的な衝撃
全スイッチ装置が評価される必要があるため,適用されません.
10.2.7 碑文
製品規格の要件を満たす
10.3 組み立て物の保護度
全スイッチ装置が評価される必要があるため,適用されません.
10.4 クリアランスとクレイプ距離
製品規格の要件を満たす
10.5 電気ショックに対する保護
全スイッチ装置が評価される必要があるため,適用されません.
10.6 スイッチ装置と部品の組み込み
全スイッチ装置が評価される必要があるため,適用されません.
10.7 内部電気回路と接続
パネルの製造者の責任です
10.8 外部電導体の接続
パネルの製造者の責任です
10.9.2 電源周波数電力の強度
パネルの製造者の責任です
10.9.3 インパルス抵抗電圧
パネルの製造者の責任です
10.9.4 隔熱材料から作られた囲いの試験
パネルの製造者の責任です
汚染度
3
マウント方法
固定
DINレール (トップハットレール) の設置はオプションです
内蔵装置 固定内蔵技術
装置の熱散,電流依存
24.35W
周囲の動作温度 - 最大
70 °C
周囲の動作温度 - min
-25 °C
室内保存温度 - 最大
70 °C
室内保存温度 - 分
-40 °C
定数電流 (Iu)
250A
電流量 (Iu) (UL 489 csa 22.2 5.1)
250A
補助コンタクト数 (交換コンタクト)
0
補助コンタクト数 (通常閉ざされたコンタクト数)
0
補助コンタクト数 (通常開いているコンタクト数)
0
位置を切り替える
I, +, 0
保護程度
HMI 装置の領域では:IP20 (基本保護タイプ)
IP20
供給の方向
必要に応じて
主回路の電気接続タイプ
スクロール接続
寿命 メカニカル
20000 取引
超電圧カテゴリー
第3回
保護度 (IP) 前面
IP66 (ドアコップリングの回転ハンドル)
IP40 (隔熱環境付き)
保護度 (終了)
IP00 (端末,相隔装置,帯域端末)
IP10 (トンネル端)
ポール数
3本目
ターミナル容量 (銅帯)
最低は 16 mm × 0.8 mm の 2 つのセグメントを後部接続 (パンチ) で
箱端に16mm×0.8mmの最大10つのセグメント
最長24mm×0.8mmの10段が後部接続 (パンチ)
端末箱の最大8つの 15.5 mm × 0.8 mm (2x) のセグメント
箱端に9mm×0.8mmの2つのセグメント
NA: 16 mm × 0.8 mm の最大 10 つのセグメントを後部接続 (パンチ) で
NA: 16 mm x 0.8 mm の 2 つのセグメントを後部接続 (パンチ) で最小にする
寿命 電気
415 V AC-1 で 10000 回動作する
7500 690 V AC-1 で動作する
400 V AC-1 で 10000 回動作する
6500 400 V AC-3 で動作する
5000回 690V AC-3 で動作する
6500 415 V AC-3 で動作する
機能
切断器/メインスイッチ
タイプ
スイッチ断線器
特別特徴
IEC/EN 60947-2: IEC/EN 60204 に準拠するメインスイッチ特性と隔離特性を有する超電流のない断路器 (CBI-X)
定数電流 = 定数連続電流: 160A
適用する
支部回路,フィッダー回路
主電流回路の接続位置
前側
指定された熱消耗の電流量 (In)
160A
電力損失
24.3W
短回路の全断断時間
< 10 ms
短回路の解離を遅らせない設定 - 最大
2500A
短回路の解離を遅らせない設定 - min
2500A
ターミナル容量 (銅製バスバー)
NA: スイッチの裏側接続時に直線で16 mm x 5 mm
最大 24 mm x 8 mm 直接スイッチの裏側接続
M8 後ろ側のスクリュー接続
スイッチの後部接続時に直線で16 mm x 5 mm
NA: M8 後部螺旋接続で
NA:最大20mm×5mm 直接スイッチの後部接続
端末容量 (銅固体導体/ケーブル)
6mm2 - 16mm2 (2x) ボックスの端
NA: 6 AWG (1x) トンネルターミナル
10 mm2 - 16 mm2 (1x) ボックスの端
4 mm2 - 16 mm2 (2x) 直接スイッチの後部接続
10 mm2 - 16 mm2 (1x) 直接スイッチの後部接続
トンネル端の16 mm2 (1x)
NA: 12 - 6 AWG (1x) ボックス端末で
NA: 12 - 6 AWG (1x) スイッチの後部接続時に直接
端末容量 (アルミ固体導体/ケーブル)
10 mm2 - 16 mm2 (2x) 直接スイッチの裏側接続
10 mm2 - 16 mm2 (1x) 直接スイッチの後部接続
トンネル端の16 mm2 (1x)
端末容量 (銅線導体/ケーブル)
6 mm2 - 25 mm2 (2x) ボックス端
25 mm2 - 185 mm2 (1x) 直接スイッチの後部接続
10 mm2 - 箱端の70 mm2 (1x)
25 mm2 - 185 mm2 (1x) 1穴トンネル端
NA: 4 - 350 AWG/kcmil (1x) ボックスターミナル
NA: 4 - 350 AWG/kcmil (1x) 1ホールトンネルターミナルで
25 mm2 - 70 mm2 (2x) 直接スイッチの後部接続
端末容量 (アルミニウム線導体/ケーブル)
25 mm2 - 185 mm2 (1x) 1穴トンネル端
25 mm2 - 35 mm2 (2x) 直接スイッチの後部接続
25 mm2 - 35 mm2 (1x) 直接スイッチの後部接続
ハンドルタイプ
ローカーレバー
短時間遅れの電流設定 (Isd) - 最大
0 A
短時間遅れの電流設定 (Isd) - min
0 A
瞬時の電流設定 (Ii) - 最大
2500A
瞬時の電流設定 (Ii) - min
2500A
時速操作数 - 最大
120
超負荷電流設定 (Ir) - 最大
0 A
オーバーロード電流設定 (Ir) - min
0 A
230 V,50/60 Hz での短路断断容量ICS (IEC/EN 60947)
150 kA
400/415 V,50/60 Hz の短路断断容量 Ics (IEC/EN 60947)
150 kA
短回路断断能力ICS (IEC/EN 60947) 440V,50/60Hz
130 kA
525 V,50/60 Hz の短路断断容量 Ics (IEC/EN 60947)
37.5kA
690 V,50/60 Hz の短路断断容量 Ics (IEC/EN 60947)
5kA
400/415 V,50/60 Hz の短回路製造容量ICM
330 kA
440 V,50/60 Hz の短回路製造容量ICM
286 kA
525 V,50/60 Hz の短回路製造容量ICM
105 kA

690 V,50/60 Hz の短回路製造容量ICM

53 kA

標準ターミナル

スクロール端末

任意のターミナル

ボックス端末 後部接続 トンネル端末

定数稼働電圧 Ue (UL) - 最大

600 Y / 347 V

240V,50/60Hzの短回路製造容量ICM

330 kA

補助コンタクトの定位インパルス抵抗電圧 (Uimp)

6000V

主要接触点における名値インパルス抵抗電圧 (Uimp)

8000V

定数隔熱電圧 (Ui)

1000V AC
