| ブランド名: | Rosemount |
| モデル番号: | 2088 計測器と絶対圧力トランスミッター |
| MOQ: | 1 |
| 価格: | Negotiations |

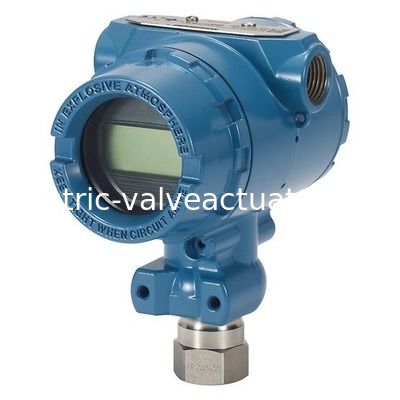

RosemountTM 2088 計測器と絶対圧力トランスミッター 316L SST,合金C-276 NSF,NACE®,危険場所
| 保証 | 1年までの限定保証 |
| ランゲードダウン | 50まで:1 |
| 通信プロトコル | 4〜20 mA HART®, 1〜5 V 低電源 HART® |
| 測定範囲 | 最大 4,000 psig (275.8 bar) ゲージ 最大 4,000 psia (275.8 bar) 絶対 |
| 処理した濡れた材料 | 316L SST,C-276合金 |
| 診断 | 基本診断 |
| 認証/承認 | NSF,NACE®,危険な場所,完全な証明書リストの完全な仕様を参照 |
モデル2088 低電力
モデル 2088 スマート低電源トランスミッターを設置,設定,保守するための現在の手順は,モデル 2088 スマートトランスミッターと 4-20 mA の出力と一致します.マニュアル 00809-0100-4690 を参照.
現在の配線図とModel 275 HARTの高速キー配列は,Model 2088 Low Power オプションに示されている.
送信機を設置する
次のものは各送信機の推定重量です.
ローズマウント 2088 2.44 ポンド (1.11 kg)
ローズマウント 2090F 2.74 ポンド (1.24 kg)
ローズマウント2090P 2.96ポンド (1.34 kg)
多くの場合,そのコンパクトなサイズと軽量により,追加の固定支架を使用することなく,それぞれの装置に直接設置することが可能になります.壁に直接固定する,パネル,またはオプションのマウントブレーケットを使用して2インチパイプ
エレクトロニクスハウジングの許可
端末側がアクセス可能なように送信機を設置する.カバーを外すには0.75インチ (19mm) のクリアランスが求められる.使用していない導管の開口に導管プラグを使用する.カバーを削除するには,メーターがインストールされている場合,3インチのクリアランスが必要です.
住宅用環境シール
導管の雄性糸にスレッドシール (PTFE) テープまたはペーストが要求され,水/塵に耐える導管シールを提供し,NEMA®タイプ4X,IP66およびIP68の要件を満たす.他のインゲンスプロテクションが要求される場合,工場に相談してください..
M20スレッドでは,スレッドが完全に接続されるまで,または機械的抵抗が満たされるまで導管プラグを設置する.
固定ブレーキ
ローズマウント2088,2090F,または2090Pの送信機は,パネル上またはパイプ上,オプションの固定支架 (オプションコードB4) を介して設置することができる.図 3-1 を参照し,尺寸と設置構成の詳細は 32 ページ.
送信機のセキュリティを設定する
ローズマウント2088,2090F,および2090Pトランスミッターには 4つのセキュリティ方法があります.
セキュリティスイッチ
HART® ロック
設定 ボタンロック
LOI パスワード
