GE ゼネラル・エレクトリック IC693NIU004 Fanuc 90-30 シリーズ イーサネット ネットワーク インターフェース ユニット

GE General Electric IC693NIU004 Fanuc 90-30シリーズ イーサネットネットワークインターフェースユニット

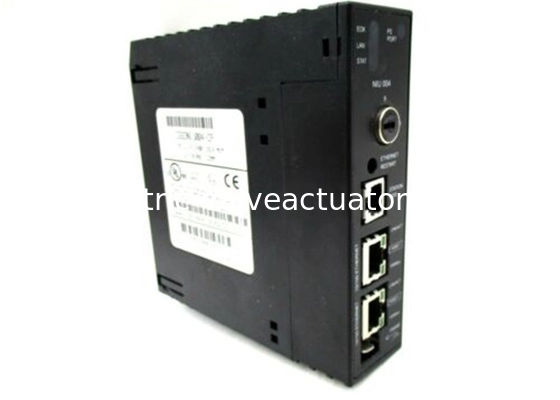

このIC693NIU004はGE Fanucの90-30シリーズ イーサネットネットワークインターフェースユニットです。これは、イーサネットグローバルデータステーション（EGD）として動作し、ネットワーク経由で入出力データ、ステータス、制御データを交換します。このユニットには、8つのLED、イーサネットリスタートプッシュボタン、3つのポートコネクタ、およびシールドグランド接続タブが付属しています。MACアドレスラベルはモジュールの外側にあります。IC693NIU004 ENUI には8つのLED他の4つのLEDは2つのRJ-45ポートにリンクされています。EOK、LAN、STAT、PSポートはモジュールのステータスを示します。他の4つのLEDは2つのRJ-45ポートにリンクされています。電源LEDはイーサネットポートとは関係なく、モジュールの電源のシリアルポートを介したトラフィックの存在のみを示します。EOK、LAN、STAT LEDは、オン/オフ、ゆっくり点滅、または速く点滅することができます。これらは、イーサネットインターフェースのステータス、イーサネットポートでのトラフィック（LAN LED）、および例外イベントが発生したことを示します。各RJ-45ポートには、PCのRJ-45ポートにあるように、2つのLEDが付属しています。LINK/ACTとラベル付けされたものは、リンクが物理的に存在するときに点灯し、そのポートでトラフィックが検出されると点滅します。100Mbpsとラベル付けされたもう一方のインジケーターは、接続が100Mbpsであることを示します。クイック詳細

モジュールタイプ:

Yasakawaモーター、ドライバーSG-

RS-232、6ピン、RJ-11ポートは、ターミナルまたはターミナルエミュレーターを接続して、イーサネットインターフェースのステーションマネージャーソフトウェアにアクセスするためのものです。

ステーションマネージャー機能は、イーサネット通信のテストとトラブルシューティングに使用されます。ただし、その使用はオプションです。IC693CBL316Aケーブルは、ターミナル、エミュレーター、またはソフトウェアローダーをイーサネットに接続するために使用されます。ユーザーは、NIUに2つのRJ-45イーサネットポートを見つけることができます。1つまたは両方を他のイーサネットデバイスに接続できます。各ポートは、データレート（10Mbpsまたは100Mbps）、半二重または全二重、およびケーブル配置（ストレートスルーまたはクロスオーバー）を自動的に感知します。ENUIへの接続に使用するケーブルは、シールド付きまたはシールドなし、ダイレクトまたはクロスオーバーのいずれかです。2つのイーサネットポートを同じデバイスに接続するとパケットが重複するため、接続しないでください。イーサネットNIUをネットワークで使用する前に、CIMPLICITY Machine Edition Logic Developerソフトウェアを使用して設定する必要があります。これは、次の目的で使用されます:

• ENUIへのIPアドレスの割り当て
• サブネットマスク、デフォルトゲートウェイ、ネームサーバーアドレスの定義
• ENIUとコントローラー間のイーサネットグローバルデータ交換メッセージングの設定

CPUベースプレートへのイーサネットNIUのインストール

• ベースプレートの電源がオフになっていることを確認してください。
• モジュールをスロット1とコネクタに合わせます。モジュールの背面上部のフックがベースプレートのスロットにかかるように傾けます。
• コネクタが結合し、モジュールの下部にあるロッキングレバーが所定の位置にスナップしてベースプレートのノッチに係合するまで、モジュールを下にスイングします。
• モジュールが正しく装着されていることを確認してください。
• イーサネットインターフェースの1つまたは両方のイーサネットポートをネットワークに接続します。
