IC693CMM321 イーサネット PLCコントローラ、SERIES 90-30 I/O イーサネットモジュール 4チャンネル

PLCプログラム可能な論理コントローラ IC693CMM321 GE FANUC SERIES 90-30 イーサネットインターフェースモジュール

The Analog Current/Voltage Combination Input/Output module provides up to 4 differential input current or voltage channels and 2 single-ended output channels with either current loop outputs or voltage outputsすべてのモジュールの構成はソフトウェアを通じて行われます.現在の入力モードを選択するために必要なジャンパーを除く.. すべての範囲は,ロジックマスター90-30/20/マイクロプログラミングソフトウェア構成機能または90-30シリーズハンドホルドプログラマーを使用して設定できます.

このモジュールの説明では,モジュールは単純に"アナログコンボモジュール"と呼ばれていることに注意してください.

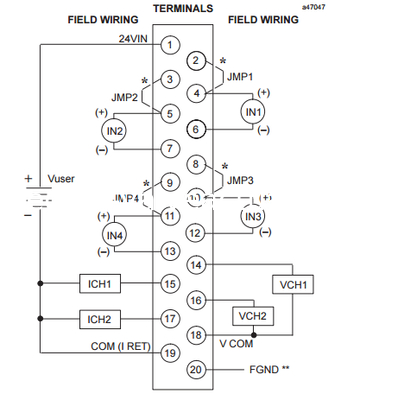

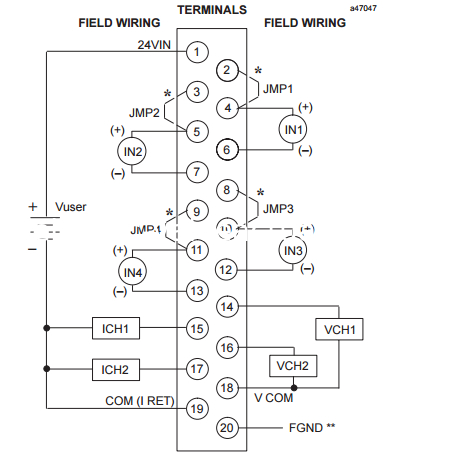

各アナログ入力には,5つの入力範囲 (電圧2回,電流3回) が提供可能で,次のとおりである.

• 0〜+10ボルト (単極) - 入力・出力チャンネルの両方のデフォルト範囲
• 10~+10ボルト (双極)
• 0から20mA 4から20mA
• 4から20mA 強化

デフォルトの入力範囲は,電圧モード0から+10ボルト (単極) で,ユーザーデータは0Vが0と10Vが32767と一致するようにスケールされます.

各アナログ出力は4つの出力範囲 (電圧2回,電流2回) を提供することができる.

• 0〜+10ボルト (単極) - 入力・出力チャンネルの両方のデフォルト範囲
• 10~+10ボルト (双極)
• 0〜20ミリアンプ
• 4から20ミリアンプ

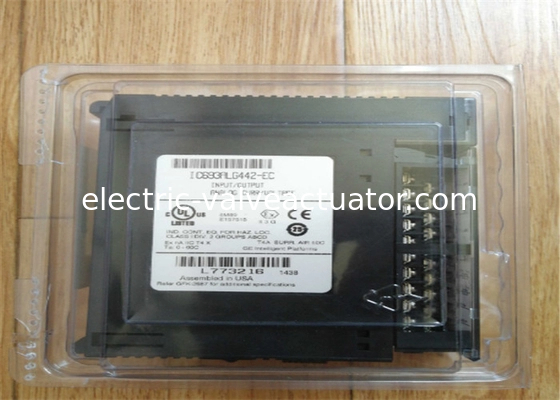

速やかな詳細

1. ブランド:遺伝子組み換え
2. モデル:IC693CMM321
3. 産地: アメリカ合衆国

記述

システム電源が切断された場合,出力は,最後の状態を保持するか,範囲の低端にリセットするように設定できます.出力は,アプリケーションプログラムからのコマンドでランプモードで動作するように設定することもできます.ランプモードでは,出力チャネルはすぐに新しい値を取るのではなく,一定の期間で新しい値に移行します.すべての入力チャネルのために高いおよび低いアラーム制限を設定し,オープンワイヤの故障 (現在の出力モード) は,各出力チャネルのためにCPUに報告することができますRX3iラック内のALG442モジュールは,フィールドでファームウェアアップグレードをサポートします.

仕様

入力チャネルの数:4 差分
入力範囲:0 から 20 mA / 4 から 20 mA / 4 から 20 mA 強化
解像度は0から+10V:2.5 mV (1 LSB = 2.5 mV)
解像度 -10から+10V:5 mV (1 LSB = 5 mV)
入力フィルターの応答:29 Hz
内部5V電源からの電流消費:95mA
外部ユーザーからの供給からの現在の消費量:129 mA
装置の種類:入力/出力 アナログ,電流/電圧
外部の電源電圧範囲:20〜30 VDC (24 VDC 典型的な)
ウォルテージリップル10%
電力消費量:内部の +5 VDC から 95 mA,外部の +24 VDC から 150 mA
更新率: 更新率:3 ms
隔離 フィールドからバックプレーン フレームから地面250 VAC連続,1分間1500 VAC
アナログ出力:2 独身? 終わった
出力範囲:0から20mA,4から20mA
出力負荷容量:2000 pF (最大)
出力負荷誘導:1時間 (最大)
