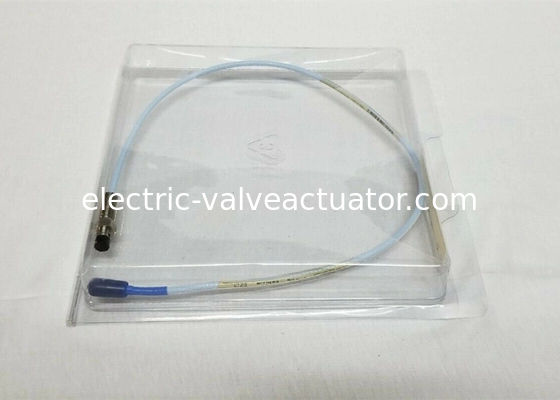

新品 Bently Nevada 3300 XL 8MM 近接プローブ 330101-00-08-05-02-05 トランスデューサシステム

新品 Bently Nevada 3300 XL 8MM 近接プローブ 330101-00-08-05-02-05 トランスデューサーシステム

説明

近接プローブと延長ケーブル

3300 XL プローブと延長ケーブルは、以前の設計からの改善も反映しています。特許取得済みの TipLoc* 成形方法により、プローブチップとプローブ本体の間のより堅牢な結合が実現します。プローブのケーブルは、プローブケーブルとプローブチップをより確実に接続するために、330 N (75 lbf) の引張強度を提供する特許取得済みの CableLoc* 設計を採用しています。また、オプションの FluidLoc* ケーブルオプション付きの 3300 XL 8 mm プローブと延長ケーブルも注文できます。このオプションは、ケーブルの内部から機械からオイルやその他の液体が漏れるのを防ぎます。

トランスデューサーシステム

3300 近接トランスデューサーシステムは、以下で構成されています:

• 3300 XL 8 mm プローブまたは 3300 5 mm プローブ
• 3300 XL 延長ケーブル
• 3300 Proximitor センサー

このシステムは、プローブチップと観察された導電性表面間の距離に直接比例する出力電圧を提供します。静的 (位置) および動的 (振動) の両方の測定が可能であり、主に流体膜ベアリング機械での振動および位置測定アプリケーション、ならびに Keyphasor および速度測定アプリケーションに使用されます。

このシステムは、広い温度範囲にわたって正確で安定した信号出力を提供します。すべての 3300 近接トランスデューサーシステムは、個々のコンポーネントのマッチングやベンチキャリブレーションを必要とせずに、プローブ、延長ケーブル、および Proximitor センサーの完全な互換性を実現しながら、このレベルのパフォーマンスを達成します。

プローブの注文情報

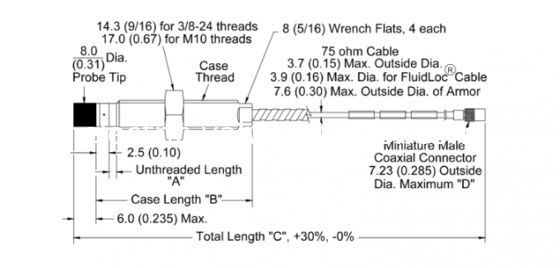

3300 XL 8 mm 近接プローブ:

330101 3300 XL 8 mm プローブ、3/8-24 UNF ねじ、アーマーなし2

330102 3300 XL 8 mm プローブ、3/8-24 UNF ねじ、アーマー付き2

部品番号-AXX-BXX-CXX-DXX-EXX

A: ねじなし長さオプション

注: ねじなしの長さは、ケースの長さより少なくとも 0.8 インチ短くなければなりません。

0.1 インチ単位で注文 長さ構成: 最大ねじなし長さ: 8.8 インチ 最小ねじなし長さ: 0.0 インチ例: 0 4 = 0.4 インチ

B: 全体的なケース長オプション

0.1 インチ単位で注文 ねじ付き長さ構成: 最大ケース長: 9.6 インチ 最小ケース長: 0.8 インチ例: 2 4 = 2.4 インチ

C: 全長オプション

05 0.5 メートル (1.6 フィート)
10 1.0 メートル (3.3 フィート)
15 1.5 メートル (4.9 フィート)
20 2.0 メートル (6.6 フィート)
30 3.0 メートル (9.8 フィート)
50 5.0 メートル (16.4 フィート)
90 9.0 メートル (29.5 フィート)

注:

3 メートル長のオプションは、330101 プローブでのみ利用可能であり、9 メートル Proximitor センサーでのみ使用するように設計されています。

5 メートルプローブは、5 メートル Proximitor センサーでのみ使用するように設計されています。

D: コネクタとケーブルタイプオプション

01 コネクタプロテクター付きミニチュア同軸 ClickLoc コネクタ、標準ケーブル。
02 ミニチュア同軸 ClickLoc コネクタ、標準ケーブル。
11 コネクタプロテクター付きミニチュア同軸 ClickLoc コネクタ、FluidLoc ケーブル。
12 ミニチュア同軸 ClickLoc コネクタ、FluidLoc ケーブル。

E: 認証オプション

00 不要
05 CSA、ATEX、IECEx 承認
