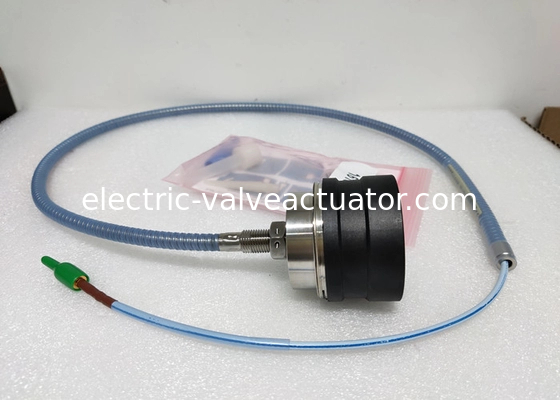

Bently Nevada 3300 XL 50 mm 近接プローブ 330876-01-10-01-00 トランスデューサシステム 1.0 メートル

ベントリー ネバダ 3300 XL 50mm 接近探査機 330876-01-10-01-00 トランスデューサーシステム 1.0メートル

仕様

異なった規定がない限り,以下の仕様は, -24 Vdc電源を有する, 3300 XL 50 mm 接近センサー,延長ケーブルおよび 0°C から +45°C (+32°F から +113°F) までの探査機,10 kΩ の負荷,ベントリーネバダが供給したAISI 4140鋼の標的が直径102mm (4.0インチ) 以上である.Bently Nevada AISI 4140 鋼の標的以外の標的に校正されたトランスデューサーシステムを使用する場合,システムの精度および交換可能性仕様は適用されません..

注文情報

3300 XL 50mm 接近探査機

330876-AXX-BXX-CXX-DXX

オプションの記述

A:探査機ケースのタイプオプション

011⁄2-20 スレッド直線出口
02M14x1.5 スレッド・ストレート出口
03滑らかな 1.99 ダイアサイド出口

B:総長さのオプション

101.0メートル (3.3フィート)
505.0メートル (16.4フィート)
909.0メートル (29.5フィート)

C:装甲オプション

00高温の流体ロックケーブル
01高温 フリウッドロックケーブル

D:機関承認オプション

00承認なし
05複数の承認 (未承認)

モデル:

記述

3300 XL 50 mm トランスデューサー システムは,50 mm の探査機,延長ケーブル,および 3300 XL 50 mm Proximitor センサで構成されています.このシステムには最大27の線形範囲を与えます..9 mm (1100 mils),ベンティ・ネバダの渦巻き電流トランスデューサーラインで最も長い線形範囲. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

差異膨張の測定 差異膨張の測定は,推力ベアリングから一定の距離にある首輪またはランプを観測する近距離変換器を2つ使用することによって行われます.トランスデューサーの長距離線形範囲は,:
• コラー の 同じ 側 を 観察 する 2 つの トランスデューサー.
• 2つの互いを補完する入力トランスデューサーで,カラーの反対側を観察し,測定可能なDE範囲を効果的に倍にする.

設置方法の選択基準は,利用可能な標的の大きさ,ローターの軸移動の期待量,機械に存在するDE標的の種類である.コラーの高さが十分で,必要な総測定範囲が1未満である場合.1 インチ (28 mm) の場合は,冗長な測定のための好ましい構成は,襟の同じ側を観測する2つのトランスデューサーを使用することです.2インチ (28 mm から 56 mm) の全範囲が必要ですローターの反対側にコンプリメンタリーな方法でトランスデューサーを設置する.

システム互換性

3300 XL 50 mm 探査機は,3つのケースとスレッド構成で提供されており,標準の7200 50 mm システム (サイドとバック出口探査機を含む) を物理的に置き換える.標準的な7200スタイルのマウントブラケットは,まだアクセサリーとして利用できますさらに,探査機を50mmDEインテグラルトランスデューサースライディングマウントベースに適応させる新しいブレーケットも利用可能である.394 V/mm (10 mV/mil) の出力と 7200 と 50 mm DE インテグラル システムの出力と同じ古いシステムからアップグレードする際には,トランスデューサーシステムの各コンポーネント (探査機,拡張ケーブル,そして近感センサー) が 3300 XL 50 mm 部品に置き換える必要があります..

接近探査機と延長ケーブル

3300 XL 50 mm 探査機は,最も厳しい蒸気タービン DE 環境に耐えるように設計されています.高温200 °C (392 °F) まで,継続的に動作し,精度を維持できます.250 °C (482 °F) までの高温に耐える50mmの探査機には前側と後ろ側の両方のシールがあり,このシールと高温流体ロック線 (すべての50mmの探査機に標準) は,水分が探査機端に入ることを防止します.探査機と延長ケーブルに標準的な特別な高温のClickLocコネクタもあります各探査機とケーブルには 接続器の保護具と 接続器の汚染を防ぐための 使い捨ての接続器の保護具の 設置ツールが付いています探査機のリード上のClickLocコネクタは,緊密なクリアランスを通してケーブルをルーティングを容易にする取り外すカラーを備えています.

3300 XL 50 mm 探査機は,前もって穴を掘った安全線穴を含むロックノットを含む1⁄2-20 英文字スレッドまたはM14x1.5 メートリックスレッドの直径出口ケーススタイルで入手できます.側出口探査機は,探査機ケースの裏側に2つの1/4-20のマウントホールを持っています直接の出口と横の出口の両方の探査機の 全体のケース直径は1.99インチです.

接近センサー

3300 XL 50 mm Proximitor Sensor1は,すべての 3300 XL Proximitor センサと同じ高度な機能を備えています.薄い設計により,高密度DINレール装置またはより伝統的なパネルマウント構成に搭載することができます.強化されたRFI/EMI免疫により,3300 XL Proximitor センサーは,特別な設置考慮なしに欧州 CEマークの承認を得ることができます.このRFI免疫は,近くにある高周波の無線信号によって,トランスデューサーシステムに悪影響を及ぼすのを防ぐProximitor Sensor の SpringLoc 端末 ストライプ は 特別な 設置 ツール を 必要 と し て い ませ ん.さらに より 迅速 で 極めて 堅牢 な フィールド ワイヤリング 接続 を 容易 に する.
