オリジナルPROFACEオペレーターインターフェースクイックパネル9インチ24VDC 93アンペアGP477R-EG41-24VP

オリジナルPROFACE OPERATOR INTERFACE QUICK PANEL 9INCH 24VDC 93AMP GP477R-EG41-24VP

製品説明

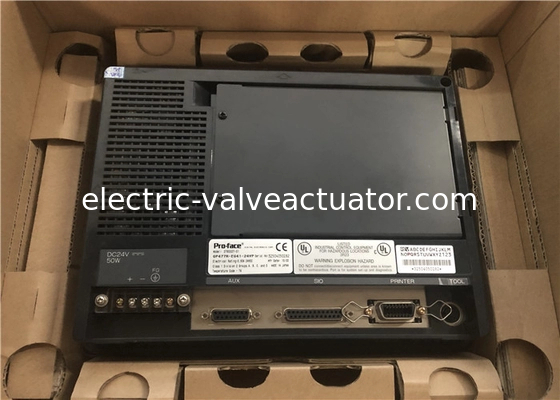

GP477R-EG41-24VPは、Pro-face社製の制御盤オペレーターインターフェースです。一般的な仕様は以下の通りです。入力電圧は20.4 VDC～27.6 VDCです。消費電力は50 W以下（TYP 20 W）です。周囲動作温度は0℃～50℃です。保管温度は-10℃～60℃です。保管湿度範囲は20%～85%相対湿度（結露しないこと）です。耐振動性は10 Hz～25 Hz（X、Y、Z方向、30分、19.6 ms2）です。GP本体の外形寸法は、幅274 mm x 高さ216 mm x 奥行き56.5 mmです。重量は2.5 kg以下です。ノイズ電圧は1200V p-p、パルス長は1μs、立ち上がり時間は1nsです。定格はIP65fおよびNEMA #250 Type 4x/12に相当します。

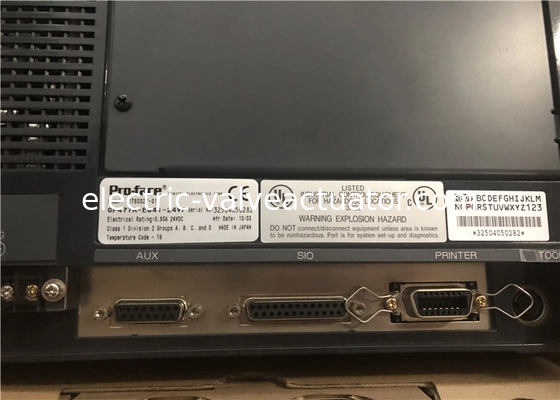

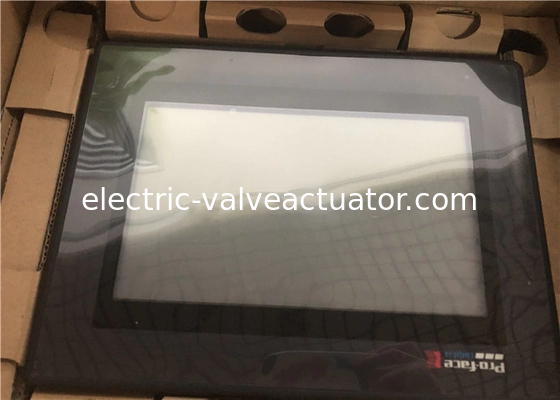

このオペレーターインターフェースの機能は、高コントラストアンバーLCDと640 x 400の解像度を備えた9.1インチタッチスクリーンです。このユニットは、RS-232/422通信ポートを設定可能で、バーコードリーダーのサポートを提供します。オペレーターインターフェースはDC/AC電源で、プリンターポートを備えています。パスワード保護されており、15レベルのセキュリティがあります。インターフェースは、レシピのトレンド、アラーム/イベント管理、スケジューリング、およびポップアップキーパッドも可能です。メモリアプリケーションは2 MB FLASH EPROMです。パリティはなし、奇数、または偶数です。ツールコネクタは非同期です。データ長は7または8ビットです。データ伝送速度は2400～115.2 kbpsです。

システム設計

• 機器や人員の安全を脅かす可能性のあるGPタッチパネルスイッチを作成しないでください。GP、そのI/Oユニット、ケーブル、およびその他の関連機器の損傷は、出力信号が継続的にONまたはOFFのままになり、重大な事故を引き起こす可能性があります。したがって、誤ったデバイスの動きを検出するために、リミットスイッチなどを使用してすべての監視回路を設計してください。誤った信号出力または操作に関連する事故を防ぐために、重要な機械操作を制御するために使用されるすべてのスイッチは、別の制御システムを介して操作されるように設計してください。

• 緊急停止スイッチなど、機械の安全操作を制御するために使用されるスイッチをGPタッチスクリーンアイコンとして作成しないでください。これらのスイッチは、別個のハードウェアスイッチとして必ず設置してください。そうしないと、重傷または機器の損傷が発生する可能性があります。

• GPとそのホストコントローラー間の通信障害により機器が誤動作しないようにシステムを設計してください。これは、人身傷害または物的損害の可能性を防ぐためです。

• GPは、航空機制御装置、航空宇宙機器、中央幹線データ伝送（通信）装置、原子力発電制御装置、または医療生命維持装置には適していません。これらの装置には、非常に高いレベルの安全性と信頼性が求められるためです。

• 輸送車両（電車、車、船）、災害および犯罪防止装置、さまざまな種類の安全装置、生命維持に関連しない医療機器などでGPを使用する場合は、適切な信頼性と安全性を確保するために、冗長および/またはフェールセーフシステム設計を使用する必要があります。

• 重大なオペレーターの負傷、機械の損傷、または生産停止を引き起こす可能性のある重要なアラームの警告装置としてGPユニットを使用しないでください。重要なアラームインジケーターとその制御/アクティベーターユニットは、スタンドアロンのハードウェアおよび/または機械的インターロックを使用して設計する必要があります。

• GPのバックライトが切れた後、GPの「スタンバイモード」とは異なり、タッチパネルはまだアクティブです。オペレーターがバックライトが切れていることに気づかずにパネルに触れると、潜在的に危険な機械の誤操作が発生する可能性があります。したがって、GPタッチスイッチを、人間と機器を負傷や損傷から保護する緊急停止スイッチなどの機器安全メカニズムの制御に使用しないでください。GPのバックライトが突然OFFになった場合は、次の手順に従って、バックライトが実際に切れているかどうかを判断してください。1）GPが「スタンバイモード」に設定されておらず、画面が空白になっている場合、バックライトが切れています。2）または、GPがスタンバイモードに設定されているが、画面に触れてもディスプレイが再表示されない場合、バックライトが切れています。また、誤った機械の誤操作を防ぐために、Digitalは、バックライトの焼き付きを自動的に検出し、タッチスクリーンを無効にするGPの組み込みの「バックライト焼き付き後にタッチパネルを使用」機能を使用することをお勧めします。

インストール

• GPには高電圧が流れています。バックライトの交換を除き、GPを分解しないでください。感電する可能性があります。

• GPユニットを改造しないでください。火災や感電の原因となる可能性があります。

• 可燃性ガスが存在する環境でGPを使用しないでください。GPを操作すると爆発する可能性があります。
制御盤（以下「GPユニット」と呼びます）。
これらのGPユニットは、拡張されたユーザー機能と改善された全体的なパフォーマンスを備えており、DigitalのGP70シリーズパネルのアップグレードです。
GPを正しく安全に使用する方法をステップバイステップで説明しているため、このマニュアルを注意深くお読みください。
また、このマニュアルの例では、三菱MELSEC-AnAシリーズPLCをGPと1対1の関係で接続して使用しています。
GP-477RおよびGP-577Rシリーズは、次のGPモデル番号を指します。
GP-477Rシリーズ GP477R-EG11（標準ユニット）
GP477R-EG41-24VP（CEマーク、cUL準拠）
GP-577Rシリーズ GP577R-TC11、GP577R-SC11（標準ユニット）
GP577R-TC41-24VP（CEマーク、cUL準拠）
* ここで、「標準ユニット」とは、CEまたはULの承認を受けていないユニットを指します。
GP477R-EG41-24VPおよびGP577R-TC41-24VPグラフィックパネルは、次の関連EMC指令に準拠したCEマーク製品です。
EN55011クラスA
EN50082-2（GP477R-EG41-24VP）
EN50081-2（GP577R-TC41-24VP）

注

1）Digital Electronicsの明示的な許可なしに、このマニュアルの内容の全部または一部をユーザーの個人的な使用を除き、コピーすることは禁じられています。
2）このマニュアルに記載されている情報は、予告なく変更される場合があります。
3）このマニュアルは細心の注意を払って作成されていますが、エラーや脱落が見つかった場合は、Digital Electronicsに連絡して、その内容をお知らせください。
4）上記の第3条に関わらず、当社製品の使用に起因するいかなる損害についても、当社は責任を負いませんのでご了承ください。
