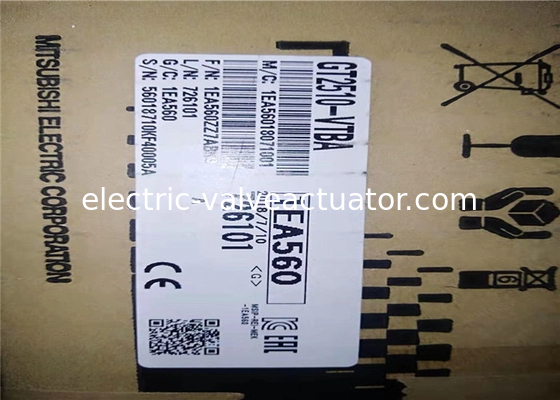

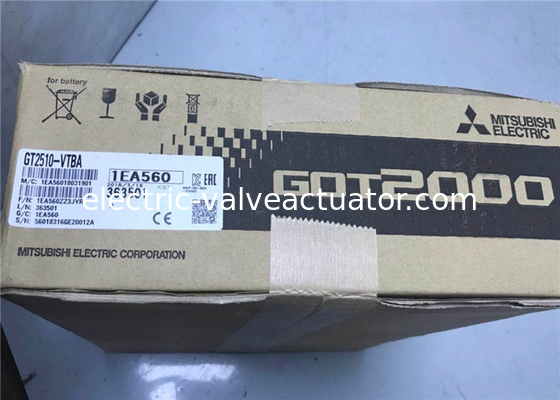

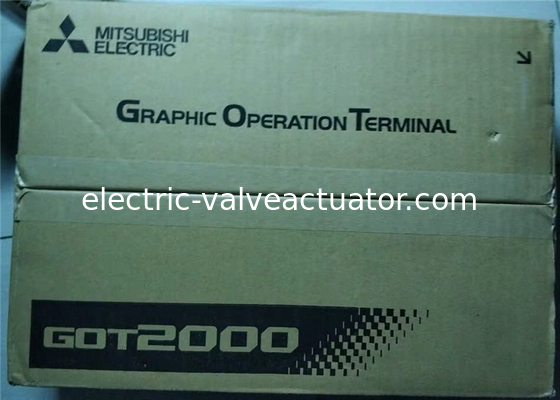

100-240VAC タッチスクリーン GT2510-VTBA 三菱電機 HMI

100-240VAC タッチスクリーン GT2510-VTBA 三菱ヒューマンマシンインターフェース

詳細な製品の説明

• メーカー: 三菱電機

• GT2510-VTBA

• 型番: GT2510-VTBA

• 表示部 (*1, *2) タイプ: TFTカラーLCD

• 画面サイズ: 10.4"

• 解像度 (ドット): 640 x 480 VGA

• 表示サイズ (W x H) mm: 211.2 x 158.4

• 文字数: 16ドット標準フォント: 40文字 × 30行 (2バイト) 12ドット標準フォント: 53文字 × 40行 (2バイト)

• 表示色: 65536色

• 輝度調整: 32段階調整

• バックライトタイプ: LED (交換不可)

• 寿命 (*4): 約60000時間以上 (周囲温度25℃で表示輝度が50%になるまでの時間)

• タッチパネル (*3) タイプ: アナログ抵抗膜

• キーサイズ (ドット): 最小2 x 2ドット (キーあたり) (*8)

• 同時押し: 不可 (*5) (1点のみ押下可能)

• 寿命: 100万回以上 (操作力0.98N以下)

• パネルカラー: ブラック

• メモリ ユーザメモリ容量: ストレージ用メモリ (ROM): 32MB、動作用メモリ (RAM): 80MB

• 寿命 (書き込み回数): 100,000回

• 内蔵クロック精度: ±90秒/月 (周囲温度25℃)

• バッテリータイプ: GT11-50BAT リチウム電池

• 寿命: 約5年 (周囲温度25℃)

• 内蔵インターフェース RS-232: 1ch 伝送速度: 115200/57600/38400/19200/9600/4800bps コネクタ形状: D-sub 9ピン (オス)

• RS-422/485: 1ch 伝送速度: 115200/57600/38400/19200/9600/4800bps コネクタ形状: D-sub 9ピン (メス)

• イーサネット: 1ch データ転送方式: 10BASE-T/100BASE-TX コネクタ形状: RJ-45 (モジュラージャック)

• USB (ホスト): 22ch (前面/背面)

• : 最大転送速度: High-Speed 480Mbps コネクタ形状: USB-A

• USB (デバイス): 1ch (前面)

• : 最大転送速度: High-Speed 480 Mbps コネクタ形状: USB Mini-B

• SDメモリカード: 1ch SDHC準拠 (最大32GB)

• 拡張インターフェース: 通信ユニット/オプションユニット取り付け用

• サイドインターフェース: 通信ユニット取り付け用

• ブザー出力: 単音 (音色、音長調整可能)

• 電源LED: 発光色: 2色 (青、オレンジ)

• 保護構造: 前面: IP67F (*6, *9)

• : 制御盤内: IP2X

• 外形寸法 (W x H x D) mm: 303 x 218 x 52

• パネルカットアウト (W x H) mm: 289 x 200

• 重量 (取り付けブラケットを除く) kg: 2.1

• 適用ソフトウェアパッケージ: GT Works3 Version1.112S以降

• GT2510-VTBA 型番: GT25

• 動作周囲温度 (*1): 0～55℃ (*2)

• 保管周囲温度: -20℃～60℃

• 動作周囲湿度: 10～90%RH、結露なきこと

• 保管周囲湿度: 10～90%RH、結露なきこと

• 耐振動性: JIS B 3502およびIEC 61131-2に準拠: 間欠振動下 周波数: 5～8.4Hz/8.4～150Hztamat 耐振動性: JIS B 3502およびIEC 61131-2に準拠: 連続振動下 周波数: 5～8.4Hz/8.4～150Hztamat 耐衝撃性: JIS B 3502、IEC 61131-2に準拠 (147 m/s² (15G)、X、Y、Z各方向3回)

• 動作雰囲気 (*6): 油煙、腐食性ガス、可燃性ガス、過度の導電性粉塵、直射日光がないこと (保管時も同様)

• 動作高度 (*3): 2000m (6562 ft)以下

• 設置場所: 制御盤内

• 過電圧カテゴリ (*4): II以下

• 汚染度 (*5): 2以下

• 冷却方式: 自己冷却

• アース: 接地抵抗100Ω以下の接地を行うこと。不可能な場合は、アースケーブルを制御盤に接続してください。

• カテゴリ: GT2510

• 画面サイズ: 10.4"

• 型番: GT2510-VTBA

• 解像度: VGA (640 x 480)

• 表示タイプ: TFTカラー

• フレームカラー: ブラック

• 電源: 100-240VAC

• 在庫品: S

• 発送重量: 3 Kg

クイック詳細

GT25モデル
