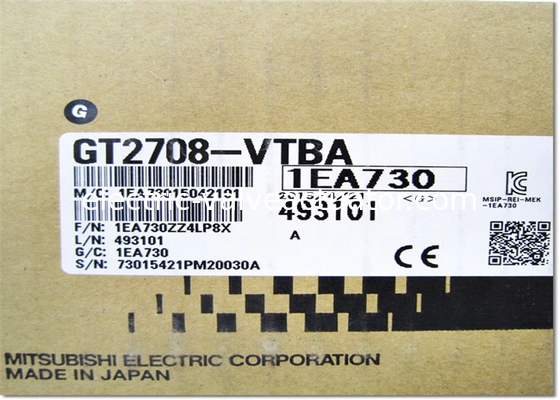

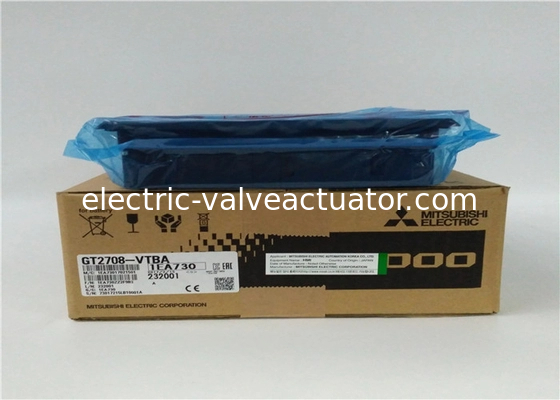

三?? 人機インターフェイス タッチスクリーン GT2708-VTBA AC100~240V

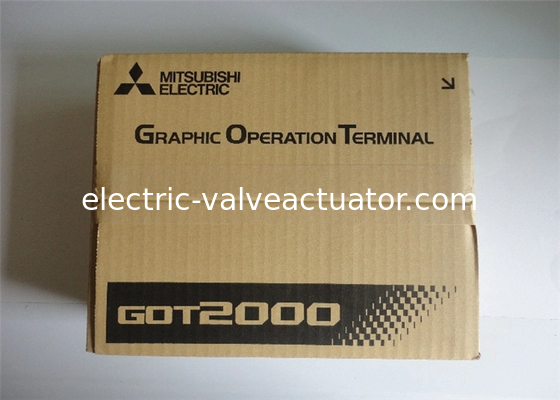

タッチスクリーン GT2708-STBA 三菱ヒューマンマシンインターフェース GOT 2000

製品詳細説明

クイック詳細

仕様

• 単独: 15W

• バックライトオフ時の単独: 10W

• 突入電流: 60A以下 (2ms、周囲温度25℃、最大負荷)

• 許容瞬間停電時間: 20ms以内 (100VAC以上)

• 耐ノイズ性: ノイズ電圧1500Vp-p、ノイズ幅1µs (ノイズ周波数25～60Hzのノイズシミュレーターによる)

• 耐電圧: 電源端子とアース間1分間1500VAC

• 絶縁抵抗: 絶縁抵抗テスターで10MO以上 (電源端子とアース間500VDC)

• 適用電線サイズ: 0.75～2 [mm²]

• クランプ端子: M3ネジ用クランプ端子 RAV1.25-3、V2-S3.3、V2-N3A、FV2-N3A

• 締め付けトルク (端子台の端子ネジ): 0.5～0.8 [N·m]

• 型番: GT2708-STBA

• 表示部 (*1, *2) タイプ: TFTカラーLCD

• 画面サイズ: 8.4"

• 解像度 (ドット): 800 x 600 SVGA

• 表示サイズ (W x H) mm: 170.9 x 128.2

• 文字数: 16ドット標準フォント:

• : 50文字 x 37行 (2バイト) 12ドット標準フォント:

• : 66文字 x 50行 (2バイト

• 表示色: 65536色

• 輝度調整: 32段階調整

• バックライト - タイプ: LED (交換不可)

• バックライト - 寿命: 約60000時間以上 (周囲温度25℃で表示輝度が50%になるまでの時間) (*4)

• タッチパネル (*3) タイプ: アナログ抵抗膜

• タッチパネル (*3) キーサイズ (ドット): 最小2 x 2ドット (キーあたり) (*7)

• タッチパネル (*3) 同時押し: 最大2点

• タッチパネル (*3) 寿命: 100万回以上 (操作力0.98N以下)

• パネルカラー: ブラック

• ユーザーメモリ容量: ストレージ用メモリ (ROM): 57MB、動作用メモリ (RAM): 128MB

• 寿命 (書き込み回数): 100000回

• 内蔵クロック精度: ±90秒/月 (周囲温度25℃)

• バッテリータイプ: GT11-50BATリチウム電池

• バッテリー寿命: 約5年 (周囲温度25℃)

• 内蔵インターフェース RS-232: 1ch 伝送速度: 115200/57600/38400/19200/9600/4800bps コネクタ形状: D-sub 9ピン (オス)

• 内蔵インターフェース RS-422/485: 1ch 伝送速度: 115200/57600/38400/19200/9600/4800bps コネクタ形状: D-sub 9ピン (メス)

• 内蔵インターフェース イーサネット: 1ch データ転送方式: 10BASE-T/100BASE-TX コネクタ形状: RJ-45 (モジュラージャック)

• 内蔵インターフェース USB (ホスト): 2ch (前面/背面)

• : 最大転送速度: High-Speed 480Mbps コネクタ形状: USB-A

• 内蔵インターフェース USB (デバイス): 1ch (前面)

• : 最大転送速度: High-Speed 480Mbps コネクタ形状: USB Mini-B

• 内蔵インターフェース SDカード: 1ch SDHC準拠 (最大32GB)

• 内蔵インターフェース 拡張インターフェース (*6): 通信ユニット/オプションユニット取り付け用

• 内蔵インターフェース 補助拡張I/F: オプションユニット取り付け用

• 内蔵インターフェースサイドインターフェース: 通信ユニット取り付け用

• ブザー出力: 単音 (音色、音長調整可能)

• 電源LED: 発光色: 2色 (青、オレンジ)

• 保護構造: 前面: IP67F (*5,*8) 制御盤内: IP2X

• 外形寸法 (W x H x D) mm: 241 x 194 x 52

• パネルカットアウト (W x H) mm: 227 x 176

• 重量 (kg) 取り付けブラケットを除く: 1.5

• 適用ソフトウェアパッケージ: GT Works3 Version1.100E以降

• 出荷重量: 3 Kg

マルチタッチ/ジェスチャーコントロール対応の高仕様モデル

GT27シリーズの操作端末は、65K色のTFT LCDディスプレイと、5.7インチ、8.4インチ、10.4インチ、12.1インチ、15インチの画面サイズ、VGA/SVGA/XGA解像度、最大128MBの内蔵メモリを提供します。すべての端末には、イーサネット、USB、RS232、RS422/485インターフェースとSDカードスロットが付属しています。さらに、GT27には、CC-Link IE、CC-Link IE Field、CC-Link、MELSECNET/H、およびPLCバスへの直接接続などのオプションインターフェースを装備できます。

10.4インチと12.1インチのサイズのGT27の特別モデルは、食品および飲料用途に最適な、白いフレームと前面USBインターフェースなしで利用できます。

GT27は、バックアップ/復元、PLCプログラムモニター、サーボ/モーションモニター、モーションSFCモニター、CNCモニターなど、いくつかの定義済みの診断およびトラブルシューティング機能を提供します。
