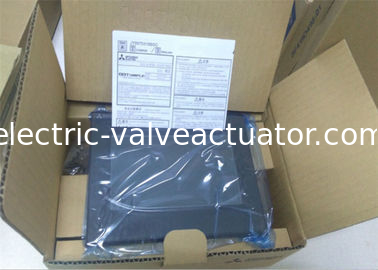

GT2710-STBD 三?? 電機 GOT2000 グラフィック操作端末 タッチスクリーン SVGA TFT 10.4" HMI

GT2710-STBD Mitsubishi Electric GOT2000グラフィックオペレーションターミナルタッチスクリーンSVGA TFT 10.4インチHMI

製品詳細説明

• メーカー: 三菱電機

• GT2710-STBD

• GT 2710 - STBD

• カテゴリ: GOT本体

• シリーズ: GOT 2000

• 分類: 大サイズ: 8〜15型

• 製品モデル名: GT 2710 - STBD

• モデル名: GT 27

• 適合規格: UL / cUL、CE（EMC）、CE（RoHS）、KC、ABS、BV、DNV GL、LR、NK、RINA

• 表示ユニットタイプ: TFTカラー液晶

• 画面サイズ: 10.4型

• 解像度: SVGA: 800 X 600 [ドット]

• 表示サイズ: 211.2（W）x 158.4（H）[mm]

• 表示文字数: 16ドット標準フォント: 50文字x 37行（全角）12ドット標準フォント: 66文字x 50行（全角）

• 表示色: 65536色

• 明るさ調整: 32段階調整

• 登録可能な最大画像数: 4096画面

• バックライトタイプ: LED（交換不可）

• 寿命: 約60,000時間（周囲温度25℃で表示輝度が50％になる時間）

• 色: 白

• タッチパネル方式: アナログ抵抗膜方式

• キーサイズ: 最小2 X 2 [ドット]（1キーあたり）

• 同時押しポイント数: 最大2点

• 寿命: 100万回以上（操作力0.98 N以下）

• 人感センサー検出距離: -

• 検出温度: -

• ユーザーメモリメモリ容量: ストレージメモリ（ROM）: 57 MB 動作メモリ（RAM）: 128 MB

• 寿命（書き込み回数）: 10万回

• 内蔵クロック精度: ±90秒/月（周囲温度25℃）

• バッテリータイプ: GT 11 - 50 BAT型リチウム電池

• バックアップ対象: SRAMデータ、クロックデータ、システムステータスログデータ

• 寿命: 約5年（周囲温度25℃）

• 内部インターフェースバス: -

• RS-422/485（共有）: 1 ch 伝送速度: 115200/57600/38400/19200/9600/4800 bps コネクタ形状: Dサブ9ピン（メス）

• RS-422/232（共有）: -

• RS-422: -

• RS-232: 1 ch 伝送速度: 115200/57600/38400/19200/9600/4800 bps コネクタ形状: Dサブ9ピン（オス）

• イーサネット: 1 ch データ転送方式: 100 BASE - TX / 10 BASE - T コネクタ形状: RJ - 45（モジュラージャック）

• RGB: -

• プリンター: -

• USB（デバイス）: 最大転送速度: High-Speed ??480 Mbps 1 ch（フロント） コネクタ形状: USB Mini-B

• USB（ホスト）: 最大転送速度: High-Speed ??480 Mbps 2 ch（フロント/リア） コネクタ形状: USB-A

• SDメモリカード: 1ch SDHC対応（最大32GB）

• CFカード: -

• PCカードスロット: -

• オプションファンクションボード: -

• メモリボード: -

• 拡張インターフェース: 通信ユニット/オプションユニットの取り付け用

• 拡張補助インターフェース: オプションユニット取り付け用1ch

• サイドインターフェース: 通信ユニットの取り付け用

• 無線LAN通信ユニットインターフェース: -

• オーディオ出力インターフェース: -

• スイッチスイッチ1: -

• スイッチ2: -

• ブザー出力: 単音（ピッチと音長調整可能）

• POWER LED: 発光色: 2色（青、オレンジ）

• 保護構造: フロント部分: IP 67 F パネル内: IP 2 X

• 外形寸法: 303（W）x 218（H）x 52（D）[mm]

• パネルカット寸法: 289（W）x 200（H）[mm]

• 質量（取り付け金具を除く）: 2.1 [Kg]

• 動作周囲温度: 0〜55℃

• 保管周囲温度: -20℃〜60℃

• 周囲動作湿度: 10〜90％RH、結露しないこと

• 保管周囲湿度: 10〜90％RH、結露しないこと

• 耐振動適合規格: JIS B 3502、IEC 61131-2に適合

• 断続的な振動がある場合: 部分振幅3.5 mm、スイープ数X、Y、Z各方向10回加速度9.8 m / s 2、スイープ数X、Y、

• 連続的な振動がある場合: 単一振幅1.75 mm加速度4.9 m / s 2

• 耐衝撃性: JIS B 3502、IEC 61131-2に適合（147 m / s 2（15 G）X、Y、Z方向それぞれ3回）

• 使用雰囲気: 油煙、腐食性ガス、可燃性ガス、導電性粉塵が深刻ではなく、直射日光にさらされない（保管中も）

• 使用標高: 2000 m以下

• 設置場所: 制御盤内

• 過電圧カテゴリ: II以下

• 汚染度: 2以下

• 冷却方法: 自己冷却

• 入力電源電圧: DC 24 V (+ 25%, - 20%)

• 入力周波数: -

• 入力最大皮相電力: -

• 消費電力最大負荷時: 42 W以下

• メインユニット本体: 15 W

• メインユニット（バックライトオフ時）: 8 W

• 突入電流: 5 A以下（20 ms、周囲温度25℃、最大負荷）

• 許容瞬間停電時間: 10 ms以内

• 耐ノイズ性: ノイズ電圧500 Vp-p、ノイズ幅1 μs、ノイズ周波数25〜60 Hz by noise si

• tor

• 耐電圧: 電源端子すべて？アースグランドAC 350V 1分

• 絶縁抵抗: 電源端子すべて？アースDC 500 Vで絶縁抵抗計10 MΩ以上

• 適用電線サイズ: 0.75〜2 [mm 2]

• 適用圧着端子: M3ネジ用圧着端子RAV1.25-3、V2 - S3.3、V2 - N3A、FV2 - N3A

• 適用締め付けトルク（端子台端子ネジ）: 0.5〜0.8 [N . m]

• アース: クラスD接地（第3種接地）、接地が不可能な場合は基板に接続

• 取り付けタイプ: 標準

• 発送重量: 3 Kg

製品詳細

• GT27 10.4インチSVGAカラースクリーンDC（GT2710STBD）
• メーカー: 三菱
• シリーズ: GOT2000
