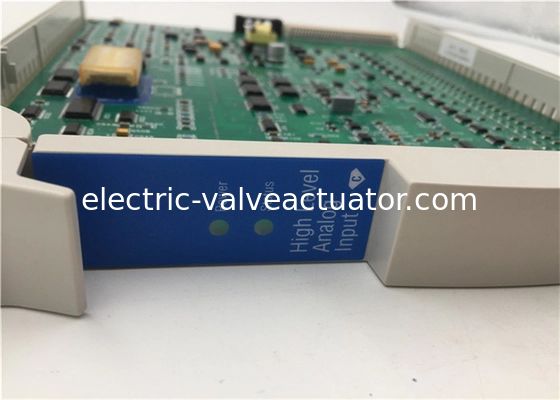

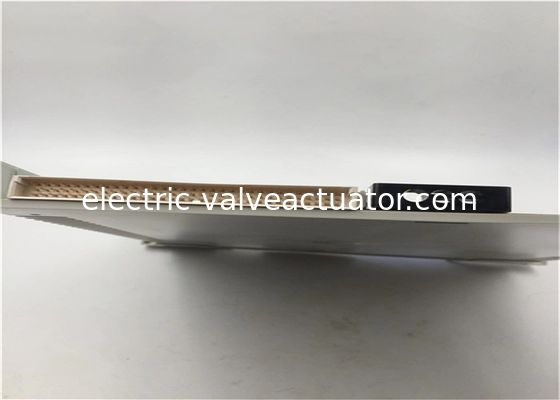

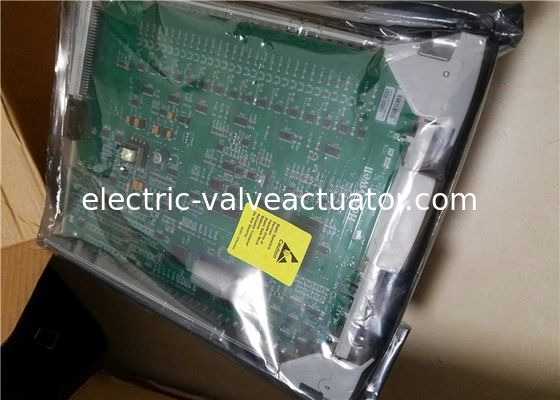

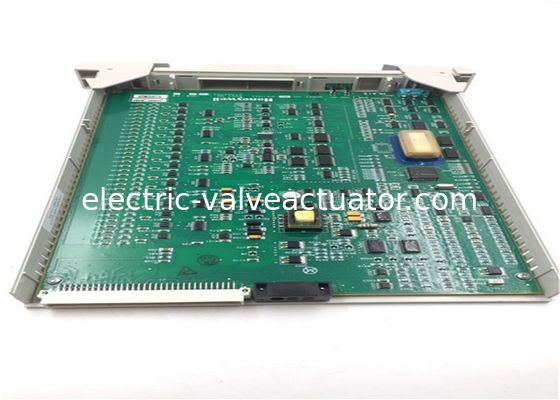

Honeywell MC-PAIH03 16入力アナログ入力プロセッサ C300シリーズ

• 製造者:ハニーウェル
• 商品番号:51304754-150
• 製品種類:??-PAIH03 高レベルのアナログ入力プロセッサ-16入力
• FTAモデル:MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• 入力タイプ:電圧,電流 (2本の電線または自給電源の送信機)
• 入力チャネル:16 異なる入力チャネル
• 共通モード拒絶比,DCから60Hz (500の源不均衡):70 dB
• 標準モード電圧,DCから60Hzまで (1):-6から+5Vのピーク
• A/D変換器の解像度:16ビット (14ビット使用)
• 入力範囲:0 から 5 V,1 から 5 V,0.4 から 2 V,4 から 20 mA (250 を通す)
• 正常モードの拒絶比,60 Hz:32 dB
• 普通のモードフィルター応答:シングルポール RC, -3 dB @ 1 Hz
• 最大正常モード入力 (差異入力,損傷なし)± 30 ボルト
• クロスストーク,DCから60Hz ((チャンネルからチャンネル):60 dB
• 入力阻力 (電圧入力):> 10 M 電源
• 最大入力電圧 (共通に参照される任意の入力,損傷なし):± 30 ボルト
• 入力スキャン速度:チャンネルごとに1秒あたり4つのサンプル. 250 ms 窓内でサンプルされたすべてのチャンネル
• ハードウェア精度 (@CMV = 0 V):±0.075%全尺度 (23.5°±2°C), ±0.15%全尺度 (0〜50°C)
• 超電圧耐える能力 (共通モード):ANSI/IEEE C3790.1~1978年
• 輸送重量:3kg

高レベルプロセッサが mV/I 変換器からこれらの入力を受け取る場合,第5順位の多項式温度入力特性を含むエンジニアリングユニット変換を実行する.二重プロセッサ設計とカスタム統合回路を使用することで低レベルのアナログ入力プロセッサは,優れた解像度と精度で異なる熱対またはRTDタイプのためのチャンネルごとにソフトウェア構成をサポートします.オープン熱対検出は,制御処理のために悪いデータが伝播されないように,スキャンごとに1回実行されます..

低レベルマルチプレクサー (LLMUX) プロセッサは,大量のデータ取得信号を集める経済的な方法を提供します.各プロセッサは2つの16ポイントFTAを使用して32ポイントを処理できます.処理のための1秒スキャン遅延で毎秒1回スキャンされますオープン・サーモカップル検出は,すべてのポイントで30秒ごとに行われます.

ローカルまたはリモート・コールド・ジャンクション参照のオプションが利用可能である.リモート・ハーデング・マルチプレクサー (RHMUX) プロセッサは,LLMUXの機能に類似した機能を提供します.しかし,2つの16インプット FTAは,xPMキャビネットから2kmまで設置することができます. 各FTAは,降水,下水,風による塵から保護するために,独自のNEMA-4または-4X囲いに設置されています.GX"重"腐食性環境や凝縮湿度下で動作する.

RHMUXのリモートFTAの電源は,電源制限,シリアルデータインターフェース,および電磁隔離を提供する2つの電源アダプターのうち1つによって提供されます.xPMキャビネットのFTAトレイにマウント内部安全電源アダプタ (ISPA) は,FTA をディビジョン1またはゾーン0環境に置くことができます.

各ポイントは4秒に1回スキャンされます.各スキャン終了時にデータが利用可能になります.追加の処理遅延はありません.オープン・サーモカップル検出 (OTD) は,任意の各測定で実行されます.. オンになっている場合,OTDテストは,A/D変換後すぐに実行されます.テストが開いた熱対を示す場合,ちょうど完了した変換からのデータは伝播されません.誤った地面経路が測定に影響を及ぼすのを防ぐためにRHMUX IOPは標準のLLMUXとしてTPSPMシステムに設定されている.このRHMUXをRelease 300およびそれ以上のシステムで使用することができます..
