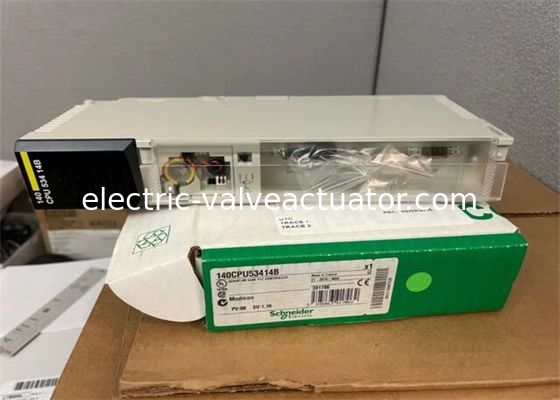

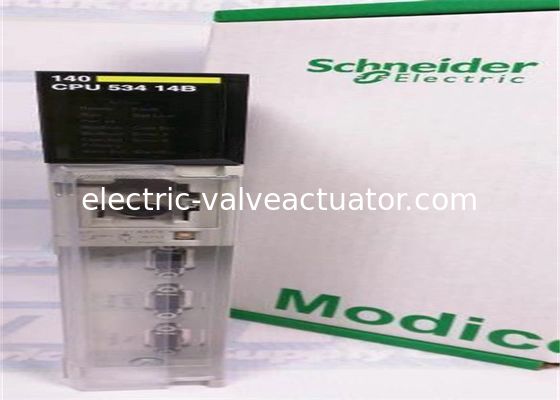

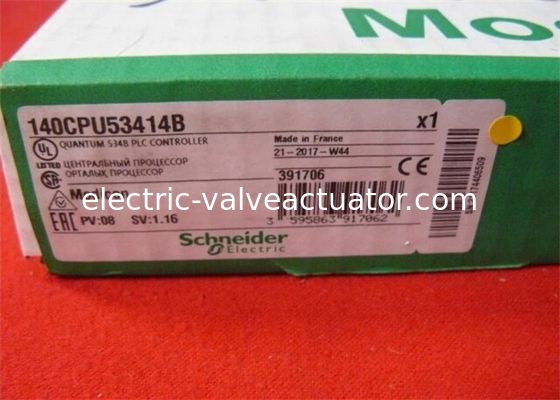

140CPU53414B 80486 SCHNEIDER モディコン量子PLC自動化プラットフォームプロセッサ

• SCHNEIDER ELECTRIC
• MODICON
• 140-CPU-534-14B
• 140CPU53414B
• メーカーによる販売終了
• QUANTUM 534B PLCコントローラー
• 80486 MODICON QUANTUM
• 数学コプロセッサ付き
• 1年間の保証

• クロック周波数：100 MHz
• メモリの詳細：2972 kBの内部RAM
• 1 K命令の正確な実行時間：0.1...0.5 ms (LL984)
• ウォッチドッグタイマー：250 ms
• クロックドリフト：32…140 °F (0…60 °C) で1日あたり+/-8秒
• I/Oワード：30入力/32出力（分散）、最大64入力/64出力（ローカル）、64入力/64出力（リモート）
• ネットワークあたりのI/Oワード：500入力/500出力（分散）
• ネットワークあたりのドロップ数：63（分散）
• ドロップ数：31（リモート）
• ネットワーク数：2（リモート）、3（分散）
• バッテリータイプ：リチウム（10 µA、420 µA）
• バッテリー容量：1.2 Ah
• バッテリー寿命：10年
• スイッチ機能：キースイッチ
• 認証マーキング：CE
• バス電流要件：1250 mA
• モジュール形式：標準
• 正味重量：1.87 lb (US) (0.85 kg)

• 製品認証：FM Class 1 Division 2; cUL
• 規格準拠：CSA C22.2 No. 142; UL 508
• 静電放電耐性：4 kV（接触、IEC 801-2）、8 kV（空気、IEC 801-2）
• 電磁界耐性：80…2000 MHz (IEC 801-3) で9.1 V/m (10 V/m)
• 動作周囲空気温度：32…140 °F (0…60 °C)
• 保管周囲空気温度：-40…185 °F (-40…85 °C)
• 相対湿度：95%（結露しないこと）
• 動作高度：≤ 16404.2 ft (5000 m)

Quantum PLCモジュールは、厳格な製造プロセスを通じて製造された、最新の大規模集積回路技術を使用しています。内部回路は高度な干渉防止技術を組み込んでおり、非常に高い信頼性を実現しています。Quantum PLCはハードウェア障害の自己検出機能を備えており、障害が発生した場合にタイムリーなアラーム通知を提供します。

Concept環境でのプログラミングにより、周辺コンポーネントの障害自己診断が可能になり、保護範囲がPLC回路だけでなくシステム全体にまで及びます。すべてのモジュールは、システムダウンタイムなしでのホットスワップをサポートしており、メンテナンス作業を軽減します。LEDステータスインジケーターは、CPUおよびI/Oテンプレートチャネルステータスの視覚的なフィードバックを提供し、迅速なメンテナンスを容易にします。

Quantum PLCシステムは、包括的なサポート施設を備えた完全な機能を提供します。重要なシステムは、デュアルマシンホットバックアップ、冗長電源、冗長リモートI/O、およびデュアルイーサネット接続を実装し、継続的な安全な運用を保証します。高度なホットバックアップシステムは、シンプルな構成と操作を特徴とし、プライマリおよびセカンダリモジュールは同期を維持します。通常の動作中、ホストCPUはプログラムを実行し、スタンバイCPUのステータスを更新します。ホストに障害が発生した場合、スタンバイは単一のPLCスキャンサイクル内で直ちに制御を引き継ぎ、中断のない動作を保証します。

当社の製品は、CNC機械、冶金、石油・ガス、石油化学、化学、製紙/印刷、繊維、機械製造、電子機器、自動車、タバコ、プラスチック、発電、水処理、都市工学、ボイラーシステム、エネルギー、および配電など、さまざまな業界に貢献しています。
