| ブランド名: | Schneider |

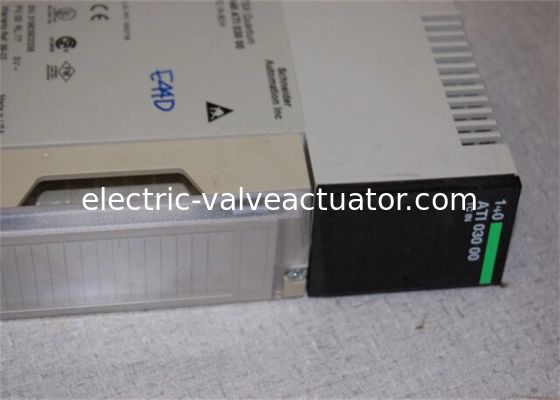

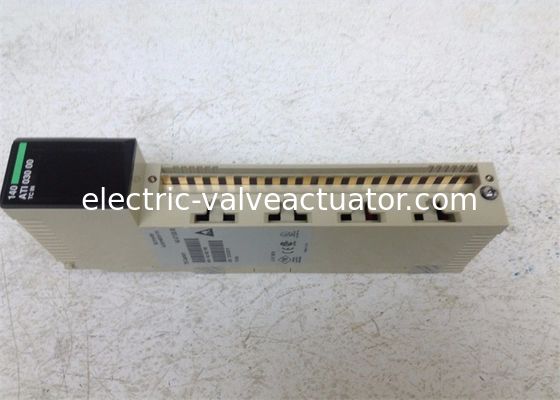

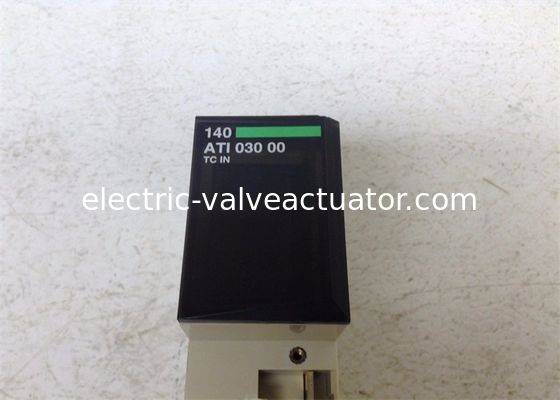

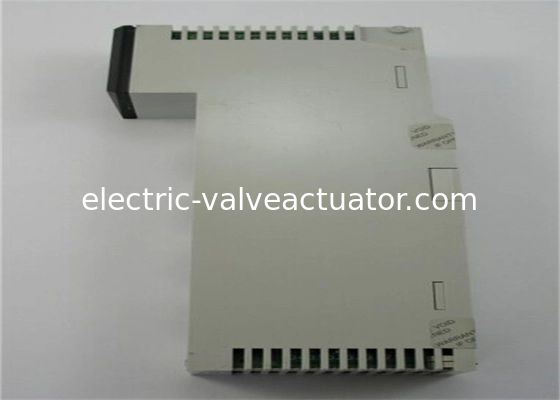

| モデル番号: | 140ATI03000 |
| MOQ: | 1 |
| 価格: | Negotiations |
| メーカー | シュナイダーエレクトリック |
|---|---|
| シリーズ | Modicon Quantum |
| モジュール形式 | 標準 |
| フィルターの種類 | シングルポールローパス - 20 Hz で -3 dB ノッチフィルター - 50/60 Hz で -3 dB |
| アナログ入力数 | 8 |
| アドレッシング要件 | 10 入力ワード |
| アナログ入力タイプ | 熱電対 - 50...1665 °C 熱電対 S 熱電対 - 50...1665 °C 熱電対 R 熱電対 - 270...400 °C 熱電対 T 熱電対 - 270...1370 °C 熱電対 K 熱電対 - 270...1000 °C 熱電対 E 熱電対 - 210...760 °C 熱電対 J |
| アナログ入力分解能 | 16 ビット |
| 入力インピーダンス | > 1 MOhm |
| 絶対精度誤差 | +/- 4 °C プラス + 読み取り値の 0.1 % 熱電対 S +/- 4 °C プラス + 読み取り値の 0.1 % 熱電対 R +/- 2 °C プラス + 読み取り値の 0.1 % 熱電対 T +/- 2 °C プラス + 読み取り値の 0.1 % 熱電対 K +/- 2 °C プラス + 読み取り値の 0.1 % 熱電対 J +/- 2 °C プラス + 読み取り値の 0.1 % 熱電対 E |
| 直線性誤差 | 1 °C、0.1 °C、1 F、0.1 F - 50...1665 °C 1 °C、0.1 °C、1 F、0.1 F - 270...400 °C 1 °C、0.1 °C、1 F、0.1 F - 270...1370 °C 1 °C、0.1 °C、1 F、0.1 F - 270...1000 °C 1 °C、0.1 °C、1 F、0.1 F - 210...760 °C |
| 温度による精度ドリフト | 0.15 μV/°C + 読み取り値の 0.0015 %/°C 最大低レベル電圧 |
| 同相信号除去比 | >= 120 dB 50/60 Hz |
| チャネルとバス間の絶縁 | 60 秒間 2500 V DC 60 秒間 1780 V AC |
| チャネル間の絶縁 | 220 V AC 300 V DC |
| 更新時間 | 1000 ミリ秒 |
| 障害の種類 | オーバタッキングスケール 断線 |
| マーキング | CE |
| 冷接点補償 | 内部 0...60 °C |
| ローカルシグナリング | 8 個の LED 赤色チャネル障害 8 個の LED 緑色チャネルがオン 1 個の LED 赤色外部障害 1 個の LED 緑色バス通信が存在 (アクティブ) |
| バス電流要件 | 280 mA |
| 消費電力 (W) | 1.5 W |
Quantum PLC モジュールは、厳格な製造プロセスを通じて製造された、最新の大規模集積回路技術を使用しています。内部回路は高度な干渉防止技術を組み込んでおり、高い信頼性を保証します。Quantum PLC にはハードウェア障害自己検出機能が含まれており、障害発生時のタイムリーなアラーム通知を可能にします。
周辺コンポーネントの Concept でのプログラミングにより、障害自己診断プログラムが可能になり、PLC 回路と接続された機器の両方を保護します。この包括的なアプローチにより、システム全体の高い信頼性が保証されます。すべてのモジュールは、システムをシャットダウンすることなくホットスワップをサポートし、メンテナンス作業を削減し、効率を向上させます。
LED ステータスインジケーターは、CPU および I/O テンプレートチャネルステータスの視覚的なフィードバックを提供し、迅速なメンテナンスを容易にします。Quantum PLC は、包括的な機能と強力な適用性を備えた完全なサポート施設を提供します。河川取水や凝縮水精密処理などの重要なシステムは、デュアルマシンホットバックアップ、冗長電源、冗長リモート I/O、およびデュアルイーサネット接続を利用して、安全で継続的な運用を保証します。
高度な 2 マシンホットスタンバイシステムは、シンプルな構成と便利な操作を特徴としています。プライマリシステムとセカンダリシステムを形成する 2 つの同一に構成されたモジュールセットを通じて、ホスト CPU はプログラム操作と I/O 通信を処理し、ホットスタンバイモジュールを介してスタンバイ CPU のステータスとデータを更新します。スタンバイマシンはホストの実行ステータスを監視し、障害が発生した場合、中断のないロジック操作を維持するために、1 つの PLC スキャンサイクルを超えない切り替え時間で、すぐにホストモードに切り替わります。
