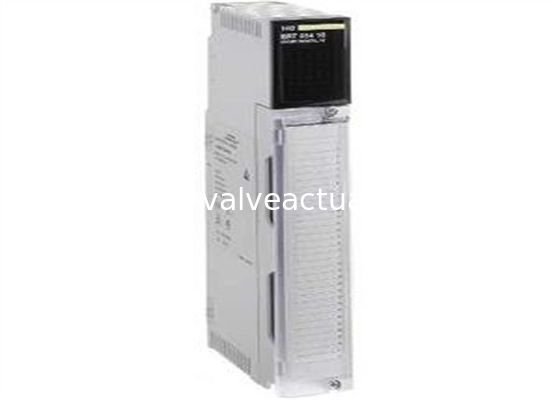

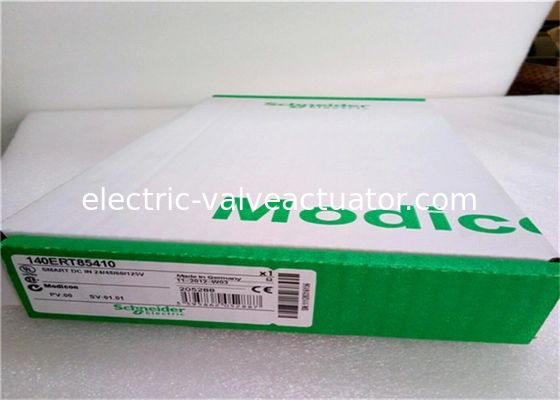

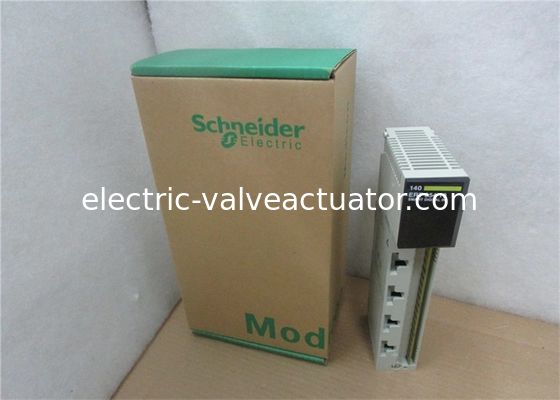

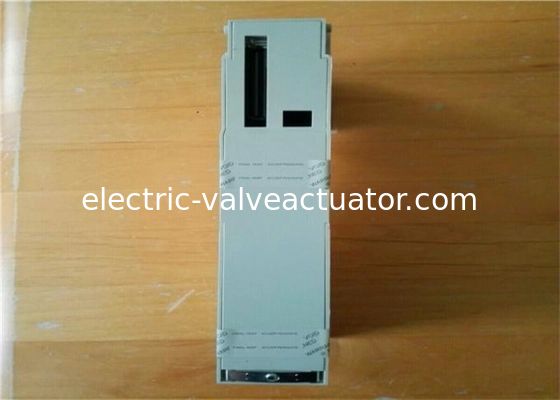

| ブランド名: | Schneider |
| モデル番号: | 140ert85410 |
| MOQ: | 1 |
| 価格: | Negotiations |
| メーカー | シュナイダーエレクトリック |
|---|---|
| シリーズ | Modicon Quantum |
| マーキング | CE |
| 製品またはコンポーネントの種類 | 多機能入力モジュール |
| 端子の数 | ≤ 40 |
| モジュールの機能 |
• ディスクリート入力の状態監視
• 時刻と日付が記録されたイベントロギング
• 500 Hz での状態ロギング
|
| 時刻同期プロトコル | DCF77 |
| 製品互換性 |
• Concept
• Unity Pro
|
| チャネルのグループ | 2グループの16入力プロセス入力 |
| ディスクリート入力数 |
• 24 V クロック信号入力で1つのディスクリート入力
• 24...125 V プロセス入力で32個のディスクリート入力
|
| スイッチング電圧 |
• プロセス入力で1 mA で125 V
• プロセス入力で6 mA で24 V
• プロセス入力で2.5 mA で48 V
• プロセス入力で2.5 mA で60 V
|
| 消費電力（W） | プロセス入力で≤ 7.5 W |
| 絶縁 |
• フォトカプラによるクロック信号入力
• チャネルのグループ間のフォトカプラによる
|
| アンチバウンスフィルタリング | 0～255 msで設定可能 |
| 入力状態 | 反転可能 |
| 取得時間 | 1 ms クロック信号入力 |
| 入力電流 | クロック信号入力で5 mA |
| 電気的接続 |
• シールドケーブル、ケーブル長：プロセス入力で≤ 1968.5 ft (600 m)
• 非シールドケーブル、ケーブル長：プロセス入力で≤ 1312.34 ft (400 m)
|
| 接続 - 端子 | ネジ端子台 |
| ローカルシグナリング |
• バス上の1つのLED緑色通信（アクティブ）
• 1つのLED緑色セルフテストOK、モジュール準備完了（R）
• 1つのLED赤色障害（F）
• 入力状態の32個のLED（1～32）
|
| 消費電流 |
• 24 V DC 140XCP90000モジュールで0.07 mA
• チャネルのグループあたり24...125 V DC外部電源で3 mA
• 5 V DCバスで300 mA
|
