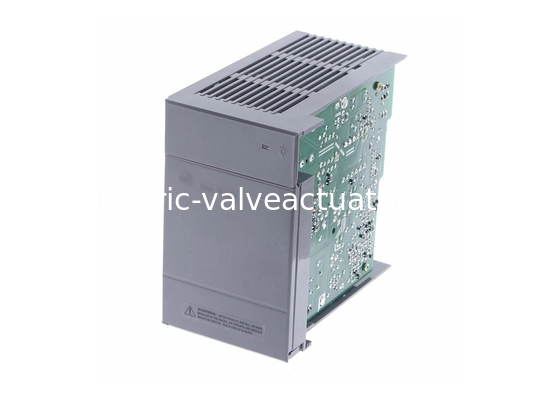

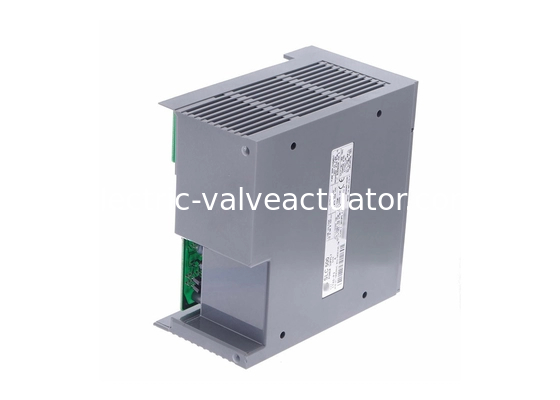

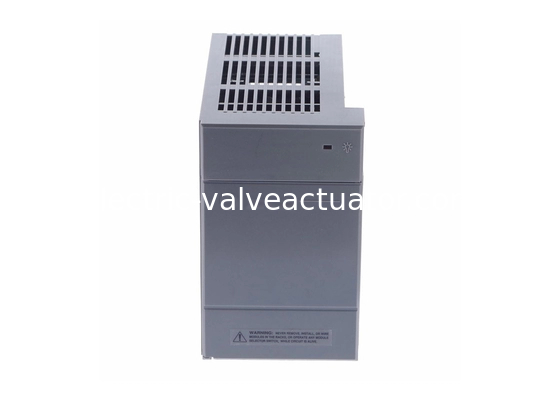

AB 1746-P3、SLC 500 電源、3.6 A (5VDC時)、0.87 A (24VDC時)

Name: AB 1746-P3、SLC 500 電源、3.6 A (5VDC時)、0.87 A (24VDC時)
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: 1746-P3
Price: 210.00 USD
Availability: InStock

ブランド名:	AB
モデル番号:	1746-P3
MOQ:	1
価格:	Negotiations

詳細情報

製品説明

詳細情報

起源の場所:

アメリカ合衆国

シリーズ:

SLC 500

NOM入力電圧:

24VDC

典型的なライン電力要求事項:

90 VA

イングラッシュ電流:

20a

パッケージの詳細:

新しいオリジナルボックス

製品説明

AB 1746-P3、SLC 500電源、19.2-28.8 VDC

1746-P3の技術仕様

メーカー	Rockwell Automation
場所	1746シャーシ、左側
入力電圧範囲	19.2-28.8 VDC
モジュールタイプ	電源
シリーズ	SLC 500
部品番号/カタログ番号	1746-P3
ブランド	AB
公称入力電圧	24VDC
標準的なライン電力要件	90 VA
突入電流	20 A
絶縁耐圧	600V ac RMS、1秒（バージョンB以降）
電流容量	5V dcで3.6 A、24V dcで0.87 A
保持時間	5 ms（全負荷時）、1000 ms（無負荷時）
ヒューズ保護	1746-F3または同等品

周囲動作温度	0...60 °C（32...140 °F）
電流容量のディレーティング	55 °C（131 °F）を超えると5％。
入力電圧	24ボルトDC
入力電力	61ワット
バックプレーン電流（5ボルト）	3.6アンペア
バックプレーン電流（24ボルト）	0.87アンペア
周波数	DC
寸法	5.5 x 2.9 x 5.7インチ
動作温度	0～60度摂氏
動作温度	0～60度摂氏

1746-P3について

1746-P3は電源モジュールです。このモジュールは、主にSLC 500モジュールが接続されている1746バックプレーンに電力を供給するために使用されるSLC 500コントローラプラットフォームの一部です。この電源モジュールはラックの左端に配置されており、シャーシスロットを占有しません。内部的に入力電力をモジュールで使用可能な電圧レベルに変換します。具体的には、19.2...28.8V dcの入力供給電圧を、5V dcで3.6 A、24V dcで0.87 Aの内部供給に変換します。

1746-P3は、特にSLC 500モジュール式制御システムに適用できます。標準的なライン電力要件は90 VAで、1秒間の絶縁耐圧は600V ac RMSです。このモジュールには、AB推奨の1746-F3または同等品と交換できるヒューズがプリインストールされています。さらに、宣言されているヒューズサイズはエンドデバイス専用です。回路配線のサイズに応じて削減される場合があります。この電源は、全負荷時に5 ms、無負荷時に1000 msのCPU保持時間も示します。この保持時間により、電源電圧が最小範囲を下回った時点からCPUの動作状態を維持できます。

1746-P3は、Underwriter’s Laboratories（UL）によって認定されており、クラス1、ディビジョン2、グループA、B、C、Dの危険な場所の産業用制御機器としてリストされています。また、C-ULは、クラス1、ディビジョン2、グループA、B、C、Dの危険な場所の産業用制御機器としてリストされています。その他の標準化および認証機関も同様です。

モジュールの電流容量は、5ボルトDCで3.6アンペア、24ボルトDCで0.87アンペアです。1746-P3モジュールでの使用が推奨されるヒューズは、AB 1746-F3ヒューズ（またはBUSSMAN AGC 5またはNagasawa ULCS-61ML-5ヒューズを含む同等ヒューズ）です。バックプレーンと入力端子間には絶縁はありません。ただし、シャーシグランド端子と入力端子間には、1秒間600ボルトAC RMSの誘電耐圧があります。1746-P3モジュールの推奨周囲温度範囲は、32～140華氏度です。CPUの保持時間は、全負荷時に5ミリ秒、無負荷時に1000ミリ秒です。1746-P3の寸法は139.7 x 79.2 x 144.8ミリメートルです。このモジュールは、ディレーティングなしで最大2000メートルの高度で使用できるように設計されています。汚染度2の環境およびカテゴリIIのアプリケーションで使用する必要があります。モジュールの取り付けには、1/8インチのマイナスドライバーと1/4インチのプラスドライバーのみが必要です。ESDからモジュールを保護するには、使用しないときは静電気シールドパッケージに入れて保管し、コネクタピンとバックプレーンコネクタに触れないようにし、モジュールの回路部品にも触れないようにする必要があります。
