| ブランド名: | GE |
| モデル番号: | IC697CHS790 |
| MOQ: | 1 |
| 価格: | Negotiations |

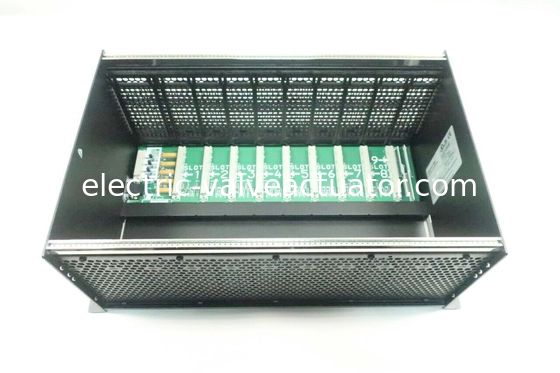

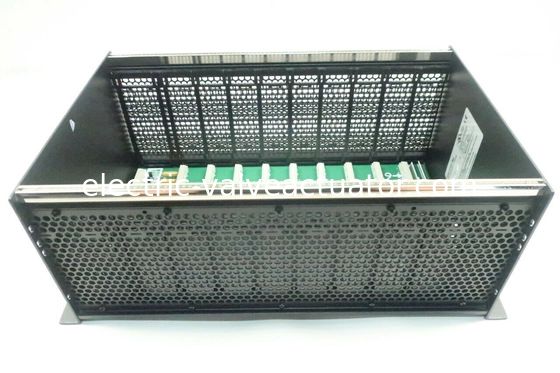

IC697CHS790は、CPUおよびI/O構成に使用されるIC697プログラマブルコントローラの9スロットリアマウントです。標準の9スロットラック用の電源を1つ、最も左側のモジュール位置に配置できます。IC697CHS790ラックは、通常ファンが不要な10インチの深さのエンクロージャに取り付けられます。ラックの寸法は11.15インチH x 19インチW x 7.5インチDで、コントローラースロット幅は1.6インチW、電源スロット幅は2.4インチWです。各ラックは、IC697 PLC用に作成されたラック型I/Oのスロットセンシングを提供します。I/Oモジュールにスイッチやジャンパーは必要ありません。

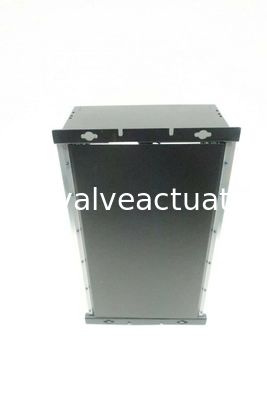

IC697CHS790ラックの取り付けには、システムモジュールの適切な冷却を可能にするのに十分なスペースが必要です。取り付けの要件は、アプリケーションに応じて決定し、適切なラックを注文する必要があります。取り付けフランジは、ラックのサイドパネルに工場で便利に取り付けられています。
IC697 I/Oモジュールは、モジュールタイプを別のモジュールタイプと意図せずに交換することを避けるために、キーを使用してインターロックします。各モジュールには、ラックの中央レールに機械的にラッチするキーが含まれており、モジュールが取り外されるまでそこに留まります。モジュールが正しいタイプでない場合、そのラックのスロットに挿入することはできません。システムに複数のラックがある場合は、ラック番号0〜7を割り当てる必要があります。CPUラックは常にラック0です。各ラックの番号は、ラックのバックプレーンにある4つのジャンパーからPLCによって決定されます。バックプレーンの位置は電源の真後ろにあり、ジャンパーはバックプレーンにあります。
