| ブランド名: | ABB |
| モデル番号: | 3BSE049110R1 CI869 |
| MOQ: | 1 |
| 価格: | Negotiations |

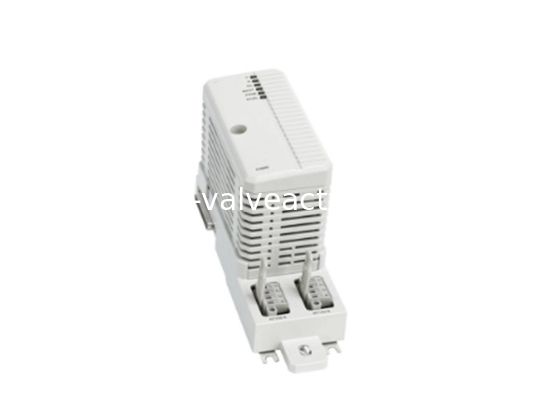

CI869 は、ツイストペア (TWP) を介して AF 100 フィールドバスに接続する AC 800M 通信インターフェースです。CI869 拡張ユニットには、CEX-Bus ロジック、通信ユニット、および CEX-Bus を介して +24 V 電源から必要な電圧を供給する DC/DC コンバーターが含まれています。CI869 は、冗長ケーブルと冗長通信インターフェースの両方に対して構成できます。
AC 800M コントローラーに接続された CI869 通信インターフェースは、AF 100 を介して他の AC 800M、AC 160、または接続サーバーへの接続を提供します。通信インターフェース CI869 を備えた AC 800M コントローラーは、AF 100 ステーションとして動作し、他の AF 100 ステーション/デバイスからデータを受信します。CI869 には、ツイストペアモデムが統合されています。CI869 は、AC 800M High Integrity システムでも使用できます。
| プロトコル | ABB Advant Fieldbus 100 |
| 記事番号 | 3BSE049110R1 |
| マスターまたはスレーブ | スレーブ |
| 伝送速度 | 1.5 Mbit/s |
| 回線冗長性 | はい |
| モジュール冗長性 | はい |
| ホットスワップ | はい |
| HI コントローラーと併用 | はい |
| CEX バス上の最大ユニット数 | 12 |
| コネクタ | ツイストペア (TWP) |
| 24 V 消費量 (typ.) | typ 160 mA |
| 温度、動作 | 55 °C |
| 保護クラス | EN60529、IEC 529 に準拠した IP20 |
| CE マーキング | はい |
| RoHS 準拠 | - |
| WEEE 準拠 | DIRECTIVE/2012/19/EU |
| 高さ | 185 mm (7.3 in.) |
| 幅 | 59 mm (2.3 in.) |
| 奥行き | 127.5 mm (5.0 in.) |
| 重量 (ベースを含む) | 700 g (1.5 lbs) |
