| ブランド名: | AB |
| モデル番号: | 1747-AIC |
| MOQ: | 1 |
| 価格: | Negotiations |
| 属性 | 値 |
|---|---|
| タイプ | 絶縁リンクカプラー |
| 電流負荷 (24V DC) | 0.085 アンペア |

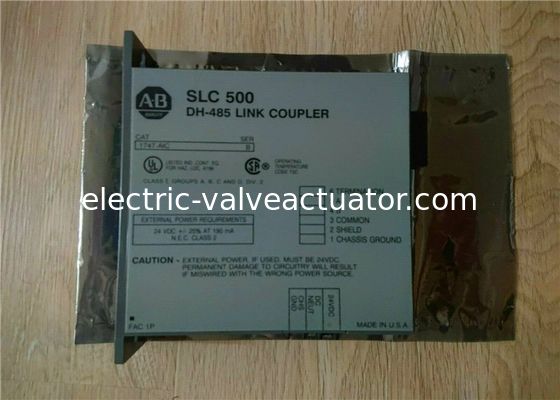

AB 1747-AIC は、SLC 500 絶縁リンクカプラーです。この絶縁リンクカプラーは、シールド付きツイストペア通信インターフェースを備え、電流負荷 (24V DC) は 0.085 アンペアです。
AB 1747-AIC ドライブは、AB PLC SLC 500 シリーズの絶縁リンクカプラーです。パネル取り付け可能なカプラーは、NEMA 規格 ICS 2-230、IEC1000-4-2、EN50081-2 Class A、および IEC1000-4-3 規格に準拠しています。さらに、このデバイスは CSA 認証を受けています。
カプラーの寸法は 1.5 x 6.8 x 6.5 インチで、端子を使用します。この絶縁リンクカプラーの電流負荷は、24 ボルト DC で 0.085 アンペアです。さらに、AB 1747-AIC ドライブは、シールド付きツイストペア通信インターフェースを備えた高度なインターフェースコンバーターを提供します。このインターフェースは、SLC 5/02、SLC 5/01、SLC 5/03 プロセッサや DH-485 リンクなど、SLC 500 ファミリの複数のネットワークデバイス間の通信に役立ちます。
DH-485 リンクで 2 つ以上の SLC500 プロセッサを接続するには、1747-AIC ドライブに 1 つの絶縁カプラーが必要です。また、コンピュータまたは DTAM を 20 フィート (6.09 メートル) を超える距離でリンクする場合は、リンクの両端に 1 つのリンクカプラーを接続する必要があります。

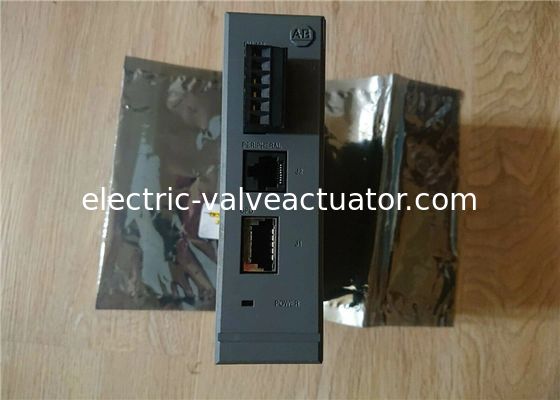

プロセッサに接続するには、AB 1747-C11 ケーブルがカプラーに付属しています。DH-485 通信ケーブルに接続するには、カプラーは 6 ポジションの取り外し可能な端子台を提供します。通信ケーブルの長さは 1219 メートルまたは 4000 フィートです。1747-AIC のバックプレーン電流は、5 ボルトで 0 mA、24 ボルトで 85 mA です。
熱放散はそれぞれ最小 2 W、最大 2 W で、1747-AIC ドライブの相対湿度の範囲は、結露なしで 5 ～ 95% です。絶縁カプラーには、5 ～ 2000 ヘルツの動作振動で 1 G、5 ～ 2000 ヘルツの非動作振動で 2.5 G が付属しています。24 ボルト DC 電源の場合、カプラーは 20.4 ～ 28.8 ボルト DC を必要とします。
