| ブランド名: | ABB |

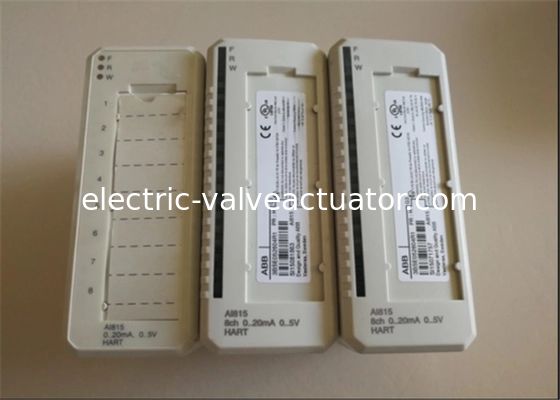

| モデル番号: | AI815 |
| MOQ: | 1 |
| 価格: | Negotiations |
| タイプ | アナログ入力 |
|---|---|
| 信号仕様 | 0..20 mA, 4..20 mA, 0..5 V, 1..5 V |

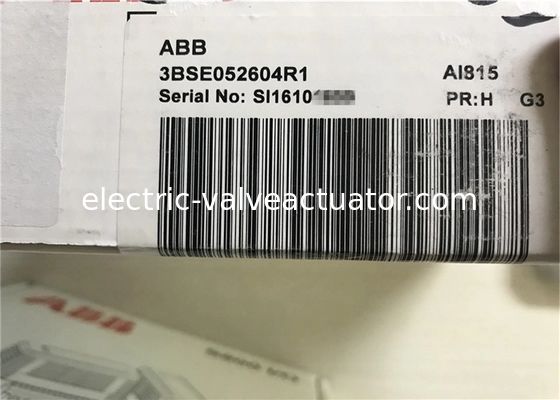

| 製品番号 | 3BSE052604R1 |
| チャンネル数 | 8 |
| 信号タイプ | 単極シングルエンド |
| HART | はい |
| SOE | いいえ |
| 冗長性 | いいえ |
| 高信頼性 | いいえ |
| 本質安全防爆 | いいえ |

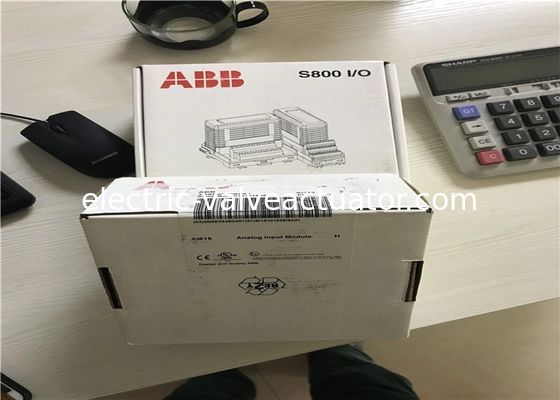

| メカニズム | S800 |
| 分解能 | 12ビット |
|---|---|
| 入力インピーダンス | 10 MΩ (電圧入力) 250 Ω (電流入力、PTCを含む) |
| 絶縁 | グループ単位でアースから絶縁 |
| アンダー/オーバーレンジ | 0 / +15% |
| 誤差 | 最大0.1% |
| 温度ドリフト | 最大50 ppm/°C |
| 入力フィルタ (立ち上がり時間 0-90%) | 290 ms |
| 更新サイクル時間 | 10 ms |
| 電流制限 | 内蔵電流制限トランスミッタ電源 |
| 最大フィールドケーブル長 | 600メートル (656ヤード) |
| NMRR、50Hz、60Hz | > 40 dB |
| 定格絶縁電圧 | 50 V |
| 誘電耐圧 | 500 V a.c. |
| 消費電力 | 3.5 W |
| 消費電流 +5 V モジュールバス | 100 mA |
| 消費電流 +24 V モジュールバス | 最大265 mA (22 mA + 1.32 * トランスミッタ電流) |
| 消費電流 +24 V 外部 | 50 mA |
| フロントLED | F(フォルト), R(ラン), W(警告) |
|---|---|
| 監視 | モジュールエラー、以下の場合：アナログリードバック、基準電圧、内部電源、チェックサム、ウォッチドッグ、メモリエラー 外部チャネルエラー、以下の場合：外部電源不足、トランスミッタ電源エラー |
| 監視のステータス表示 | モジュールエラー、モジュール警告、チャネルエラー |
| CEマーク | はい |
|---|---|
| 電気的安全性 | IEC 61131-2, UL 508 |
| 危険場所 | C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
| 船舶認証 | BV, DNV-GL, LR |
| 保護等級 | IEC60529に準拠したIP20 |
| 腐食性雰囲気 ISA-S71.04 | G3 |
| 気候動作条件 | 0～+55 °C (保管 -40～+70 °C)、RH=5～95 % 結露なし、IEC/EN 61131-2 |
| 汚染度 | 度2、IEC 60664-1 |
| 機械的動作条件 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| 過電圧カテゴリ | IEC/EN60664-1, EN 50178 |
| 機器クラス | IEC 61140に準拠したクラスI; (アース保護) |
| 最大周囲温度 | 55 °C (131 °F)、コンパクトMTUでの垂直取り付けの場合は40 °C (104 °F) |
| RoHS準拠 | EN 50581:2012 |
| WEEE準拠 | DIRECTIVE/2012/19/EU |
