GE FANUC IC693CHS391, 拡張プレート10スロット,CPUI/Oベース,デジタルIOモジュール

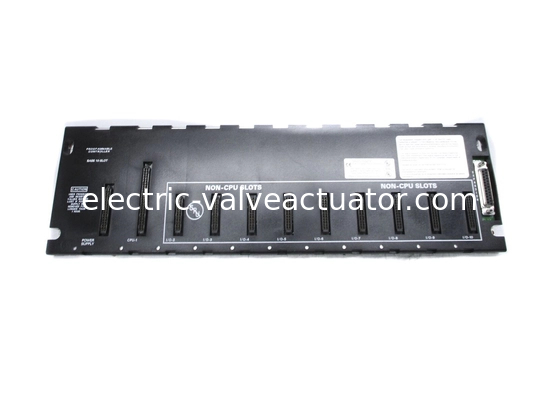

GE Fanuc IC693CHS391は、10スロットの拡張プレートです。

この拡張プレートは、電源専用のベースプレートの左端にスロットが設計されています。このスロットのユニークなサイズにより、電源とのみ互換性があります。
ユーザーは、 IC693CHS391 が、そのベースプレートの最初のスロットのCPUに接続されていることを確認する必要があります。ベースプレートの最初のスロットは、CPU/1とラベル付けされたCPUモジュールをサポートしています。 このモジュールは、システムあたり1つのCPUベースプレートのみ許可されています。

システムに複数のベースプレートがある場合、別のベースプレートはリモートまたは拡張ベースプレートのいずれかでなければなりません。 IC693CHS391 は、スロット番号2とそれ以上のスロットが、オプションモジュールまたはI/Oモジュールを接続するために使用されるユニークなサイズを持つ多くのスロットで構成されています。

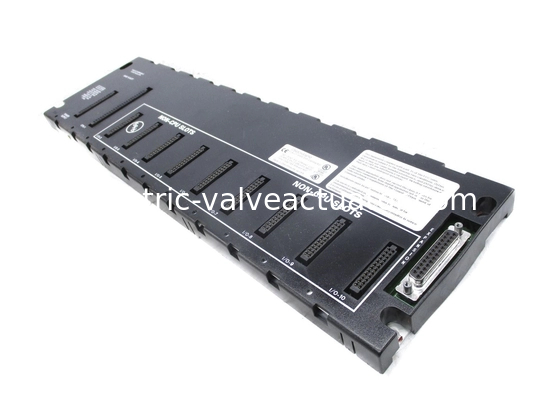

このモジュールには、リモートまたは拡張ベースプレートに接続するための25ピンメスコネクタが右端にあります。 リモートベースプレートと拡張ベースプレートの両方をCPUを使用してシステムに接続する必要があります. これらのベースプレートの数は、システムが使用するCPUの種類によって異なります。 CPU 341、340、および331を使用する場合は最大4つのベースプレートを使用でき、CPU 350を使用する場合は最大7つのベースプレートを使用できます。リモートベースプレートを備えたシステムでは、700フィート未満のケーブルが必要ですが、拡張およびCPUベースプレートの場合は50フィート未満のケーブルが必要です. リモートベースプレートと拡張ベースプレートの両方がDIPスイッチに関連付けられています。

GE Fanuc IC693CHS391ベースプレートは、GE Fanuc Series 90-30 PLCに設置するために設計および製造された拡張ベースプレートです。IC693CHS391拡張ベースプレートは、より多くのI/Oモジュールとフィールドデバイスに対応し、より多くのアプリケーションと特殊な大規模アプリケーションを処理できるようにPLCを拡張するために使用できます。入力および出力モジュールやその他のデバイスをホストするための10個のスロットが付属しています。IC693CHS391拡張ベースプレートの左端のスロットには、電源モジュールが含まれています。取り付けまたは取り外しが容易なオープンエンクロージャを備えていますが、ほこりや湿気などのものに弱く、損傷したり、機能を損なう可能性があります。このベースプレートにはDIPスイッチも付属しています。

GE Fanuc Series 90-30 IC693CHS391拡張ベースプレートは、右側にある25ピンメスコネクタと、最大700メートルのケーブルを使用して、GE Series 90-30リモートベースプレートに接続できます。IC693CHS391拡張ベースプレートは、CPU専用の特別なスロットを備えており、このベースプレートはCPUをホストするか、CPUをホストするPLCシステムの別のベースプレートに接続する必要があります。さまざまなSeries 90-30 CPUは、IC693CHS391拡張ベースプレートなどのさまざまな数の拡張ベースプレートに対応できます。一部のSeries 90-30 CPUは一度に4つのベースプレートに対応できますが、他のCPUは一度に最大7つのベースプレートをホストできます。IC693CHS391拡張ベースプレートは、PCIカードを使用している場合はコンピューターに接続できます。

リモートベースプレートに接続するには、IC693CHS391拡張ベースプレートには700フィート未満の長さのケーブルが必要です。ベースプレートは単一のエンティティとして使用することはできません。PLCデバイスまたはPCIカードを使用しているパーソナルコンピューターに接続できます。使用されているCPUのモデルに応じて、一度に最大7つのCPUに接続できます。IC693CHS391ベースプレートは、PLCまたはCPUのレイアウトに応じて、垂直方向または水平方向にマウントできます。環境温度は常に指定された範囲内である必要があります。プレートは、水しぶきやほこり、汚れ、有害な化学物質の発生源から遠ざけてください。IC693CHS391ベースプレートは、いくつかのグローバルな環境および産業規格によって認定されています。
