| ブランド名: | GE |
| モデル番号: | IC693PWR330 |
| MOQ: | 1 |
| 価格: | Negotiations |

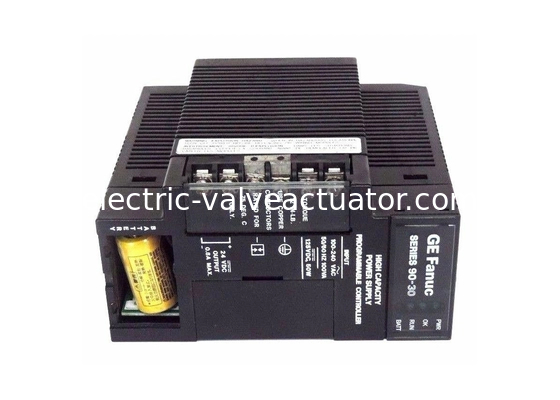

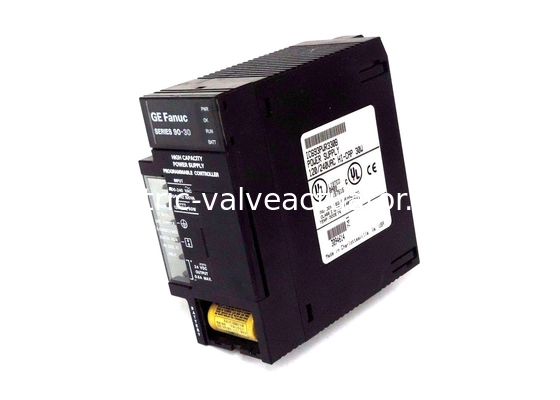

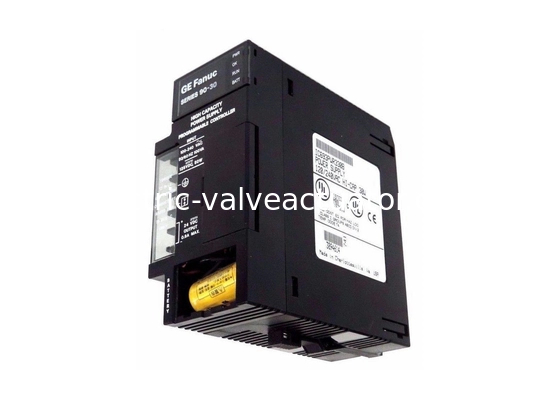

IC693PWR330 は 高容量電源 で、 30ワット 出力と 120/240 VAC/125 VDC入力を備えています。高 +5V 電流容量が必要なアプリケーションがあり、標準電源（IC693PWR321）では対応できない場合があります。そのため、この高容量電源は、30ワットすべてを+5V電源から利用できるようにします。IC693PWR330は、85～264 VACまたは100～300 VDCの範囲の入力電圧源から動作できます。この電源は、+5 VDC出力, +24 VDC リレー電源出力を提供し、シリーズ90-30出力リレーモジュールの回路に電力を供給します。一部のモジュールで内部的に使用される絶縁+24 VDCは、24 VDC入力モジュールの外部電源を提供するために使用できます。IC693PWR330には フィールド配線接続 が AC/DC入力電源にあります。これらの2つの電源は、ユーザー接続に使用される6つの端子で構成されています。これらの接続には、AC電源、20 VAC電源、および240 VAC電源からのアース線が含まれます。これらは、電源前面の最初の3つの端子を介してシステムに接続されます。AC/DC入力電源に対する感度は通常低いです。
IC693PWR330には 入力過電圧保護デバイス が含まれており、ユーザー端子ストリップのピン4に内部接続があります。このピンは、会社で適切に設定された付属のジャンパーを使用してピン3に接続されています。過電圧保護が不要な場合は、付属のジャンパーを取り外して、 ピン3と4の両方から機能しなくなるようにすることができます。 また、 過電流保護 も必要で、 5Vロジック出力 によって提供され、 3.5アンペア（高容量電源の場合は7アンペア）に電子的に制限されています。過負荷が発生すると、内部で感知され、電源がシャットダウンする可能性があります。このような場合に備えて、入力の内部ヒューズが電源バックアップとして機能します。また、内部の電源障害から電源を保護します。
GE Fanuc IC693PWR330高容量電源は、シリーズ90-30 PLC制御システム用のモジュール式電源モジュールです。GE Fanucシリーズ90-30電源は、シリーズ90-30ベースプレートの左スロットに直接差し込むことができるようにモジュール設計されており、設置時間とコストを削減します。IC693PWR330電源は、高容量AC/DC入力シリーズに属し、85ボルトACから264ボルトACまたは100ボルトDCから300ボルトDCの範囲の入力電圧源から動作できます。IC693PWR330電源は、+5ボルトDC以上、および標準のIC693PWR321電源モジュールが提供できる以上のものを必要とするアプリケーション向けに設計されており、+5ボルトDC定格電源から30ワットの出力容量すべてを使用できます。
GE Fanuc IC693PWR330電源は、30ワットの総出力電力を持つ標準の5ボルトDC出力容量を備えています。また、15ワットの電力を持つ24ボルトDCリレー電源出力があり、シリーズ90-30出力リレーモジュールの回路に電力を供給し、20ワットの総電力を持つ絶縁24ボルトDC出力があり、一部のI/Oモジュールで内部的に使用され、24ボルトDC入力モジュールの外部電源を提供するためにも使用できます。IC693PWR330電源の公称入力電圧定格は120/240ボルトACまたは125ボルトDCで、許容動作電圧範囲は85～264ボルトACまたは100～300ボルトDCです。IC693PWR330電源の最小保持時間は20ミリ秒で、最大過電流保護制限は5ボルトDC出力で7アンペアです。
| 公称定格電圧： | 120/240 VACまたは125 VDC |
| 入力電圧範囲： | 85～264 VACまたは100～300 VDC |
| 入力電力： | VACで100VAまたはVDCで50W |
| 負荷容量： | 30ワット |
| ベースプレート上の位置： | 左端のスロット |
| 通信： | RS 485シリアルポート |
|
公称定格電圧入力電圧範囲 AC DC |
120/240 VACまたは125 VDC 85～264 VAC 100～300 VDC |
|
入力電力 （最大負荷時） 突入電流 |
VAC入力で100 VA、VDC入力で50 W 4Aピーク、最大250 ms |
| 出力電力 |
5 VDC： 最大30ワット 24 VDCリレー： 最大15ワット 24 VDC絶縁： 最大20ワット 注： 合計最大30ワット（3つのすべての出力） |
| 出力電圧 |
5 VDC： 5.0 VDC～5.2 VDC（公称5.1 VDC） 24 VDCリレー： 24～28 VDC 24 VDC絶縁： 21.5 VDC～28 VDC |
| 保護制限過電圧：過電流： |
5 VDC出力： 6.4～7 V 5 VDC出力： 最大7 A |
| 保持時間： | 最小20 ms |
