| ブランド名: | ABB |
| モデル番号: | PM851AK01 3BSE066485R1 |
| MOQ: | 1 |
| 価格: | Negotiations |

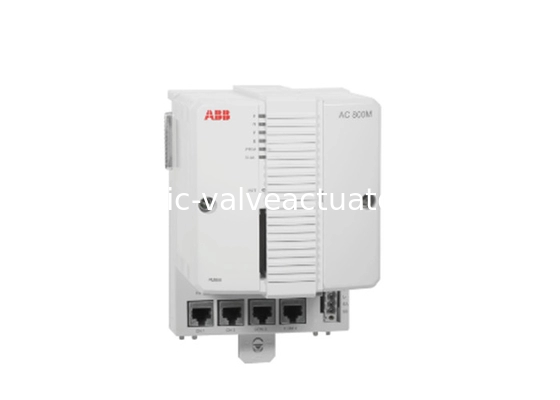

24 MHz 6.253 MB (800xA 5.1 FP4から) PM851AK01 3BSE066485R1 デジタルI/Oモジュール
CPUボードには、マイクロプロセッサとRAMメモリ、リアルタイムクロック、LEDインジケータ、INITプッシュボタン、CompactFlashインターフェースが含まれています。
PM851Aコントローラのベースプレートには、コントロールネットワークに接続するための2つのRJ45イーサネットポート（CN1、CN2）と、2つのRJ45シリアルポート（COM3、COM4）があります。
PM851/PM851Aは1つのイーサネット（CN1）ポートに制限されているため、冗長イーサネットは利用できません。シリアルポートの1つ（COM3）はモデム制御信号を備えたRS-232Cポートであり、もう一方のポート（COM4）は絶縁されており、設定ツールとの接続に使用されます。
ユニークなスライド＆ロック機構を使用した、シンプルなDINレールへの取り付け/取り外し手順。すべてのベースプレートには、すべてのCPUにハードウェアIDを提供するユニークなイーサネットアドレスが付属しています。アドレスは、TP830ベースプレートに取り付けられたイーサネットアドレスラベルに記載されています。
| 記事番号 | 3BSE066485R1（PM851AK01） |
| 冗長性 | いいえ |
| 高整合性 | いいえ |
| クロック周波数 | 24 MHz |
| パフォーマンス、1000ブール演算 | 0.46 ms |
| パフォーマンス | 0.46 ms |
| メモリ | 12 MB（800xA 5.1 FP4から） |
| アプリケーションで使用可能なRAM | 6.253 MB（800xA 5.1 FP4から） |
| ストレージ用のフラッシュメモリ | はい |
| プロセッサタイプ | MPC860 |
| 赤色構成での切り替え時間 | NA |
| コントローラあたりのアプリケーション数 | 32 |
| アプリケーションあたりのプログラム数 | 64 |
| アプリケーションあたりのダイアグラム数 | 128 |
| コントローラあたりのタスク数 | 32 |
| 異なるサイクルタイムの数 | 32 |
| アプリケーションプログラムごとのサイクルタイム | 1 msまで |
| ファームウェアストレージ用のフラッシュPROM | 2 MB |
| 電源 | 24 V DC（19.2-30 V d.c.） |
| 消費電力+24 V typ/max | 180 / 300 mA |
| 消費電力typ. | 4.32 W（最大7.2 W） |
| 冗長電源ステータス入力 | はい |
| 内蔵バックアップバッテリー | リチウム、3.6 V |
| リアルタイムクロックの安定性 | 100 ppm（約1時間/年） |
| クロック同期 | CNCPプロトコルによるAC 800Mコントローラ間1 ms |
| OPCクライアントごとのコントローラ内のイベントキュー | 最大3000イベント |
| OPCサーバーへのAC 800M伝送速度 | 36-86イベント/秒、113-143データメッセージ/秒 |
| CEXバス上の通信モジュール | 1 |
| CEXバス上の供給電流 | 2.4 A |
| 非冗長CPUを備えたModulebus上のI/Oクラスタ | 1つの電気、1つの光学 |
| 冗長CPUを備えたModulebus上のI/Oクラスタ | NA |
| Modulebus上のI/O容量 | 最大24個のI/Oモジュール |
| Modulebusスキャンレート | 0 - 100 ms（実際の時間はI/Oモジュールの数に依存） |
| 電気Modulebus上の供給電流 | 24 V：最大1.0 A 5 V：最大1.5 A |
| イーサネットチャネル | 1 |
| イーサネットインターフェース | イーサネット（IEEE 802.3）、10 Mbit/s、RJ-45、メス（8極） |
| コントロールネットワークプロトコル | MMS（製造メッセージサービス）およびIAC（アプリケーション間通信） |
| 推奨コントロールネットワークバックボーン | 100 Mbit/sスイッチドイーサネット |
| RS-232Cインターフェース | 2（1つは一般用、1つはサービスツール用） |
| RS-232Cインターフェース（COM3）（非冗長のみ） | RS-232C、75-19 200ボー、RJ-45メス（8極）、非光絶縁、フルRTS-CTSサポート |
| RS-232Cインターフェース（COM4）（非冗長のみ） | RS-232C、9 600ボー、RJ-45メス（8極）、光絶縁、RTS-CTSサポートなし |
| 温度、動作 | +5～+55℃（+41～+131°F） |
| 温度、保管 | -40～+70℃（-40～+158°F） |
| 温度変化 | IEC/EN 61131-2に準拠して3℃/分 |
| 高度 | IEC/EN 61131-2に準拠して2000 m |
| 汚染度 | IEC/EN 61131-2に準拠して度2 |
| 腐食保護 | ISA 71.04に準拠したG3 |
| 相対湿度 | 5～95％、結露しないこと |
| 放射ノイズ | < 55 dB（A） |
| 振動 | 10 < f < 50 Hz：0.0375 mm振幅、 50 < f < 150 Hz：0.5 g加速度、 5 < f < 500 Hz：0.2 g加速度 |
| 定格絶縁電圧 | 50 V |
| 誘電体試験電圧 | 500 V a.c. |
| 保護クラス | EN 60529、IEC 529に準拠したIP20 |
| エミッションとイミュニティ | EN 61000-6-4、EN 61000-6-2 |
| 環境条件 | 産業用 |
| CEマーキング | はい |
| 電気的安全性 | EN 50178、IEC 61131-2、UL 508 |
| 危険な場所 | cULusクラス1、ゾーン2、AEx nA IIC T4、ExnA IIC T4Gc X |
| 海洋証明書 | ABS、BV、DNV-GL、LR、RS |
| TUV承認 | いいえ |
| RoHS準拠 | EN 50581：2012 |
| WEEE準拠 | DIRECTIVE/2012/19/EU |
