| ブランド名: | GE |
| モデル番号: | IC697MDL241 |
| MOQ: | 1 |
| 価格: | Negotiations |

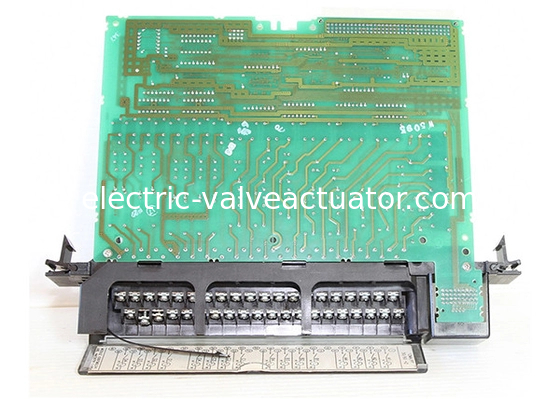

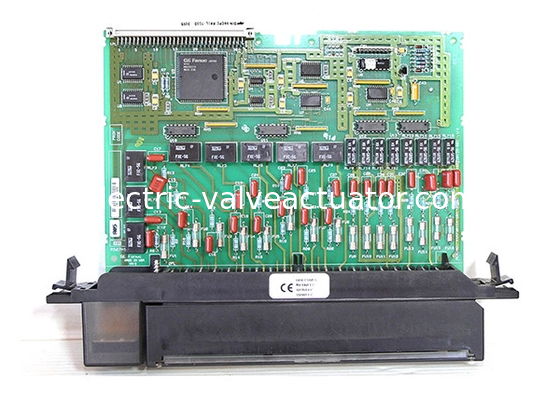

IC697MDL241は,GE Fanucが製造する240VACの離散入力モジュールである.このモジュールの特徴には,個別に隔離されたポイント16点,20ms入力フィルター,そして近接スイッチの互換性IC697MDL241モジュールは,PLC (近接論理コントローラー) と使用するように設計されています.各単一の入力は,AC供給の別の段階で使用できます.
輸入は,IEC標準の電流電圧特性で反応する. 特性はいろいろな近接スイッチと互換性がある. IC697MDL241モジュールは,LEDインジケーターを装備している.回路の論理側にある各点の ON-OFF 状態を示すIC697MDL241は,フィールドで同様のタイプと正しい交換を維持するために機械的にキー付けされています.I/O参照はユーザによって設定でき,DIPスイッチやジャンパーは必要ありません.. 設定は,Ethernet TCP/IPまたはSNPポートを通じてWindows 95またはWindows NTで実行されるMS-DOSまたはWindowsプログラミングソフトウェアの設定機能を通じて完了します.プログラミング ソフトウェアの設定機能は,便利にプリインストールされています.
IC697MDL241は,プッシュボタン,制限スイッチ,選択スイッチ,および電子近接スイッチ,二線および3線を含む一連の入力デバイスと互換性があります.入力回路は,低熱散を保証するために容量です輸入電流の特徴は,通常オン状態では10mAを提供し,オフ状態では最大5mAの流出電流まで沈み込むことができます.モジュールは,様々な2線と3線近接スイッチと互換性があります.
IC697MDL241入力モジュールは,GEファヌックが90-70シリーズの一部として製造した離散入力モジュールである.240V AC電圧で動作し,インプットフィルター時間20ミリ秒と近接スイッチ互換性を持つ 16 個の別々の孤立点がありますこのモジュールは,プログラム可能な論理コントローラー (PLC) と使用するために設計され,各単一の入力が単一のAC供給段階として機能することができます.IEC標準の電流・電圧特性と反応する入力もありますGE Fanuc IC697MDL241 モジュールは,回路論理側の各点のオンとオフの状態を示すLEDを搭載している.LEDはモジュールの上にあります.
GE Fanuc IC697MDL241 ディスクリート入力モジュールは,フィールドで対応するモジュールタイプで簡単に交換できるように機械的にキー付けされています.ユーザは,I/O参照を設定することができ,DIPジャンパーまたはスイッチは不要です. These configurations can be completed through the configuration functionality of the Windows or MS-DOS programming software that runs on the Windows NT or Windows 95 operating system through the SNP port or Ethernet TCP/IP port. プログラミングソフトウェアの設定機能がプリインストールされています. IC697MDL241モジュールは,制限スイッチ,選択スイッチ,プッシュボタンのような入力デバイスのコレクションとマッチされています.電子近距離スイッチIC697MDL241モジュールは,低熱散を保証する容量入力回路を有しており,これはモジュールの信頼性と長寿に貢献します.また,オフ状態で最大5ミリアンプの流出電流を沈めることができます..
| 定位電圧: | 240 ウォルト AC |
| 入力数: | 16 入力 (孤立) |
| 入力電流: | 20mA |
| 必要な電流: | 0.25アンペア |
| 周波数: | 60 Hz |
| DC電源: | 違う |
|
定位電圧: インプットパーのモジュール |
240 VAC,60 Hz シヌソイド 16個別隔離された |
| 隔離: |
1500V RMS - バックプレーンの任意の入力 入力グループ間のRMS500ボルト |
| インプットCurrent: | 20mA (典型) 定位電圧 (反応電圧) |
| インプット 特徴 | |
| オン状態電圧: | 160〜264ボルト AC,60 Hz シヌソイド |
| 静止電圧: | 0 から 40 ボルト AC, 60 Hz シヌソイド |
| オン状態 現在の: | 10mAから15mA |
| オフステート 現: | 0~5mA (40V入力時最低2.2) |
| フィルター遅延時間: | 典型的な20m |
| 5VDC バックプラネットバスからの電流要求: | 0.25アンプ |
| VME | VME標準Cをサポートするために設計されたシステム1 |
