GE FANUC IC697BEM741, FIPバスコントローラー (FBC) 製造, FIP IC670モジュール

GE FANUC IC697BEM741、FIPバスコントローラー（FBC）製造、FIP IC670モジュール

製品説明

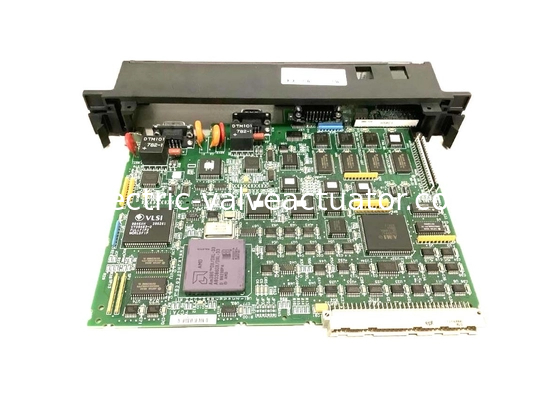

IC697BEM741は、GE Fanuc製のFIPバスコントローラー（FBC）です。この部品により、IC697 PLCは1 Mbit FIPまたはWorldFIPフィールドバスネットワークに接続できます。IC693 FIPリモートI/Oスキャナー、FIP IC670モジュール、およびGE Fanuc 90-70 IC697BEM741に関連する一般的なFIPデバイスからFIP I/Oをスキャンできます。

IC697BEM741のハイライトには、標準またはVMEインテグレーターラックの単一スロットを占有する2チャンネルバスコントローラーが含まれます。FBCは、Logicmaster 90-70または制御プログラミングソフトウェア構成機能で構成されています。FIPバス上のI/Oデバイスは、バスコントローラーによって同時にスキャンされ、I/Oデータはスキャンごとに1回CPUに転送されます。IC697 PLCシステムには、最大31個のさまざまなバスコントローラーを含めることができます。そのうち4つはFIPバスコントローラーです。

FIPバスは、リモートドロップ（別名IC693 I/Oラック。リモートI/Oスキャナーモジュールを介してバスに接続されています）に対応できます。各リモートドロップは、個別およびアナログI/Oモジュール、フィールドコントロールステーション（別名、FIPバスインターフェースユニットを介してバスに接続されているフィールドコントロールI/Oモジュール）、およびサードパーティのFIPモジュールを介してバスに接続されているコンピューターなどの一般的なデバイスで構成される場合があります。FIPバスは主にI/O制御に使用され、構成データをリモートデバイスに保存し、障害を報告するために利用できます。

IC697BEM741について

IC697BEM741 FIPバスコントローラーは、GE Fanuc Series 90-70 FIPバスコントローラーシステム用のデュアルチャネルバスコントローラーです。このFIPバスコントローラーにより、GE IC697 PLCは1.0メガビットFIPまたはWorldFIP（EN50170）フィールドバスネットワークに接続できます。IC697BEM741 FIPバスコントローラーは、フィールドコントロールI/Oモジュール（FIPバスインターフェースユニットを使用）、FIPフィールドバスネットワークインターフェースSeries 90-70およびSeries 90-30 PLC、Series 90-30 I/Oラック（FIPリモートI/Oスキャナーモジュールを使用）、およびバスインターフェース汎用コンピューター（FIPインターフェースモジュールを使用）などの一般的なデバイスを含む、最大128個のフィールドデバイスに対応できます。IC697BEM741バスコントローラーは、FIPバス上のI/Oデバイスをシリアルにスキャンでき、I/Oデータは反復スキャンが完了するたびにCPUに転送されます。スキャン中に、IC697BEM741バスコントローラーは、接続されている任意のリモートデバイスを個別に検索し、PLCからの出力データを接続されているデバイスにブロードキャストし、フィールドデバイスからの時間依存メッセージの送信を可能にし、接続されているフィールドデバイスからの診断メッセージを受信します。

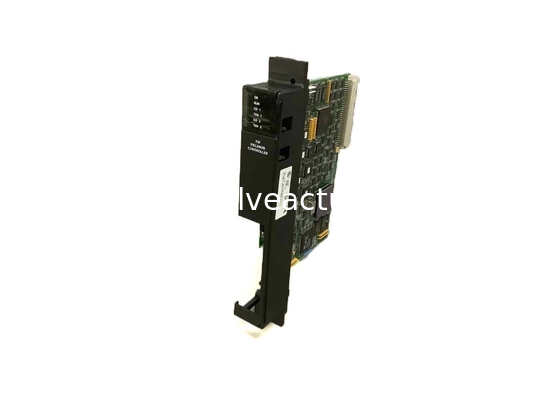

GE Fanuc IC697BEM741 FIPバスコントローラーは、GE IC697 PLC VMEインテグレーターラック（IC697CHS782またはIC697CHS783ラック）の単一スロットを占有します。IC697BEM741 FIPバスコントローラーは、WindowsベースのLogicmaster Series 90-70プログラミングソフトウェアまたはCIMPLICITY Control 90プログラミングソフトウェアで構成できます。IC697BEM741バスコントローラーには、前面パネルに6つのLEDインジケーターが付属しています。上部の2つのLEDライト（「MODULE OK」および「RUN」LED）はモジュールの動作ステータスを示し、下部の4つのLEDはデバイスの通信ステータスを示します。IC697BEM741バスコントローラーには、ローカルリセット用のLEDインジケーターの真下にプッシュボタンもあります。オペレーティングファームウェアをアップグレードするためのPCに接続する15ピンシリアルコネクターが付属しており、2つのFIPバス9ピンコネクター（チャンネル1および2）も付属しており、2つのFIPバスに接続できます。

IC697BEM741の技術仕様
