AB 1746-NI4, -20 から +20 MA (or) -10 から +10V DC, SLC 500 アナログ I/O モジュール

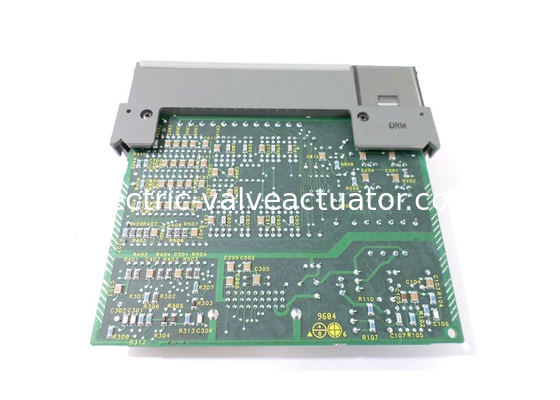

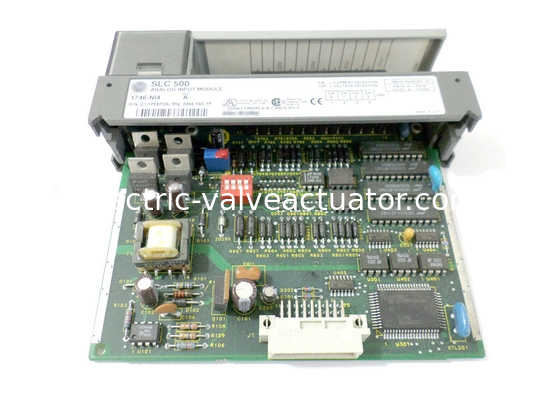

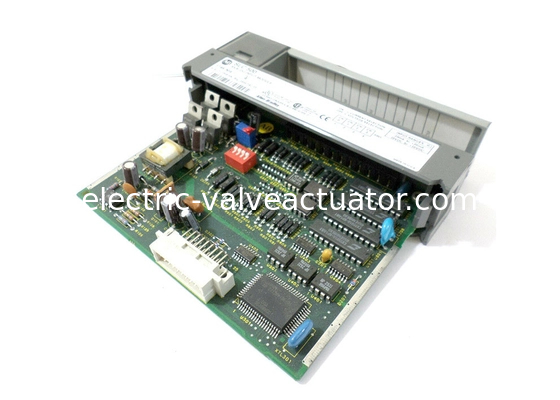

Allen Bradley 1746-NI4は、SLC 500の4チャンネルアナログ入力モジュールです。電圧または電流のユーザー選択可能なアナログチャンネルを備え、複数の監視および制御アプリケーションをサポートします。16ビットの分解能を持ち、アナログ入力チャンネルへの接続を提供する取り外し可能な端子台が含まれています。このチャンネルは差動入力として接続できます。入力または電流電圧を選択するために回路基板にDIPスイッチがあります。このモジュールの5ボルトでのバックプレーン電流は25 mA、24ボルトでは85 mAです。電流入力用に設定されたチャンネルに、送信機電流などなしで電圧源を接続しないように注意する必要があります。モジュールの誤動作またはモジュールの損傷が発生する可能性があります。

1746-NI4には、0.5、1、2.5、および5.0メートルの標準ケーブル長があります。このモジュールのAIFMコネクタは15ピンD-shellです。Allen Bradley 1746-NI4には、電流ループ入力仕様があります。入力範囲は+/-20 mA（公称）および+/-30 mA（最大）です。入力インピーダンスは250オームで、分解能は1.22070 & µA/LSB、概算ゲイン誤差ドリフトは+/-67 ppm/摂氏度です。25摂氏度での全体的な精度はフルスケールの+/-0.365%、60摂氏度では+/-0.642%です。全体的な精度ドリフトはフルスケールの+79 ppm/摂氏度です。1746-NI4の入力電圧範囲は+/-10ボルトDC -1 LSBです。インピーダンスは1メガオームです。精度ドリフトはフルスケールの+63 ppm/摂氏度です。分解能は305.176 & µV/LSBで、ゲイン誤差ドリフトは+/-57 ppm/摂氏度です。25摂氏度での全体的な精度はフルスケールの+/-0.284%、60摂氏度では+/-0.504%です。


1746-NI4は、ABのSLC 500シリーズのアナログ入力モジュールです。4つの差動非絶縁入力チャンネルを備え、電圧または電流入力を個別に選択できます。選択可能な入力信号範囲には、-20～+20 mA（または）-10～+10V DCが含まれます。

この電圧入力は、RSLogix 500プログラミングソフトウェアを使用して設定可能です。ソフトウェアを使用すると、ハードウェア構成、データテーブル、およびモジュールに必要な命令を、アナログ入力モジュール用に設定および割り当てることができます。

このモジュールは、電流入力の場合は-16,384～+16,384、電圧入力の場合は-32,768～+32,767の範囲で、デルタシグマ変調を介してアナログ入力信号を変換することにより動作します。変換されたデータは、スケーリングアルゴリズムを使用して処理し、測定されたプロセス変数を表示できます。これらのスケーリングは、算術命令を使用して手動で実装することも、プログラミングソフトウェアで提供されているScale with Parameters Block（SCP）命令を使用して実装することもできる数式です。どちらの方法でも、同じスケーリングされた出力が生成されます。

このモジュールは、固定またはモジュール式のハードウェアスタイルのSLC 500コントローラーで使用できます。SLC 500の固定ハードウェアバージョンには、拡張機能が限られた組み込みI/Oチャンネルが付属しています。モジュール式ハードウェアSLC 500 PLCは、完全にモジュール式でカスタマイズ可能なシステムを備えています。

このモジュールには、各チャンネルのステータスとモジュールの全体的な動作ステータスを示すLEDインジケーターが内蔵されています。これにより、モジュールの迅速な診断が可能になり、コントローラーの診断割り込みを介してアクセスすることもできます。このレポートシステムにより、トラブルシューティング期間が短縮され、モジュールの可用性が向上します。
