GE FANUC IC697CMM741 イーサネットプログラム可能なコントローラ 90-70シリーズ

GE FANUC IC697CMM741、90-70シリーズのイーサネットプログラマブルコントローラ

製品説明

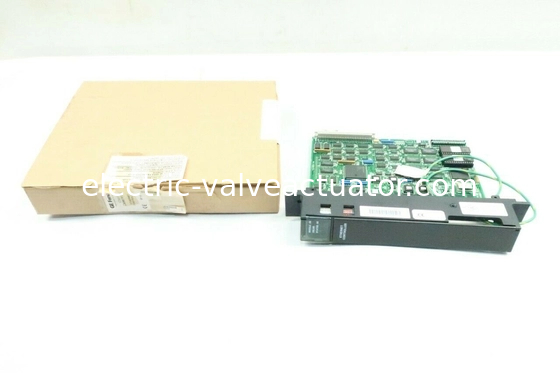

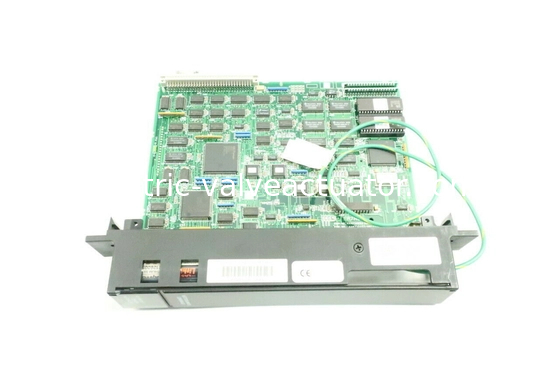

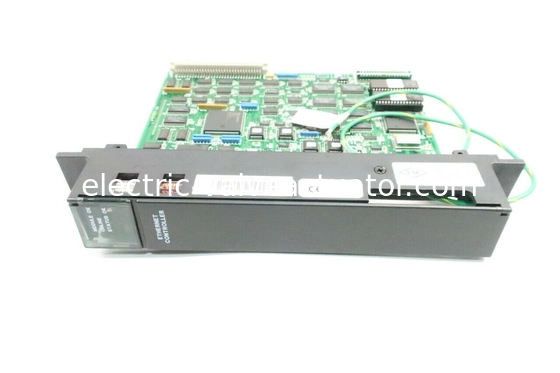

IC697CMM741は、90-70シリーズのイーサネットプログラマブルコントローラです。IC697CMM741コントローラは、IC651 Factory LANハードウェアおよびソフトウェア製品ファミリーの一員です。このグループは、オートメーションコントローラを相互接続するための高性能ソリューションを提供します。IC697CMM741コントローラは、IC697 PLCラックの1つのスロットに差し込むように設計されています。IC697CMM741コントローラは、IEEE 802.3 CSMA/CD LANへの直接PLC接続を可能にします。標準の15ピンAUIポート接続を備えており、IC697コントローラ用に設計されています。AUIまたはトランシーバケーブルはユーザーが用意できます。PLCラックの1つのスロットを使用し、ソフトウェアは簡単にロードまたはアップグレードできます。さらに、ソフトウェアは停電後も少なくとも6か月間保持されます。


IC697CMM741コントローラをPLCラックに取り付ける際は、ラックの電源をOFFにしてください。バッテリーは、前面カバーを正面に向け、ヒンジを右側にして接続します。バッテリーケーブルのタブは、ボードの表面から離れるようにします。バッテリーをコネクタの1つに接続したら、押し下げてロックします。コントローラを適切なスロット（通常はCPUまたはBTMの右側の最初のスロット）に挿入します。ロックする際にボードを無理に押し込まないでください。イーサネットコントローラの左側に空のスロットがあると、正しく機能しないことに注意することが重要です。注意：緑色のアース線はラックのシャーシにしっかりと固定し、LANの機能を確保するためにラックをアースする必要があります。

IC697CMM741について

IC697CMM741インターフェースデバイスは、GE FanucがSeries 90-70製品ラインで製造しており、TCP/IPイーサネットLANデバイスまたはGE Series 90-70 MMSデバイスのインターフェースとして使用されます。IC697CMM741インターフェースはイーサネットコントローラでもあり、IEEE 802.3 CSMA/CD LANのようなLANにPLCを直接接続できます。このイーサネットコントローラは、GE Series 90-70 IC 697プログラマブルコントローラ用に作られており、PLCラックに安全に取り付けるには1つのスロットしか必要ありません。IC697CMM741イーサネットコントローラが使用するソフトウェアは、RAMを介して簡単にロードまたはアップグレードでき、コントローラは停電後も少なくとも6か月間ソフトウェアを保持できます。使用できるソフトウェアには、TCP/IPおよびMMS/OSI通信ソフトウェア、完全なWindowsおよびDOSプログラミングおよび通信ソフトウェア、および包括的な診断およびステーション管理用のソフトウェアが含まれます。

GE Series 90-70 IC697CMM741イーサネットコントローラおよびインターフェースは、ユーザーが提供するトランシーバケーブルまたはAUI（Attachment Unit Interface）ケーブルを介して、標準の15ピンD型コネクタを介してトランシーバデバイスに接続できます。ケーブルとトランシーバは、イーサネットコントローラがイーサネットLANに接続する方法です。ユーザーは、3つのLEDを使用してコントローラのインターフェースの状態を監視できます。IC697CMM741イーサネットコントローラのRAMはバックアップにバッテリーを使用し、RAMはすべての通信ソフトウェアを保存します。このコントローラとインターフェースデバイスには、基本的な機能、構成ソフトウェア、および使用する診断機能を保存するROMとファームウェアも搭載されています。
