| ブランド名: | MITSUBISHI |
| モデル番号: | Q68RD3-G |
| MOQ: | 1 |
| 価格: | Negotiations |

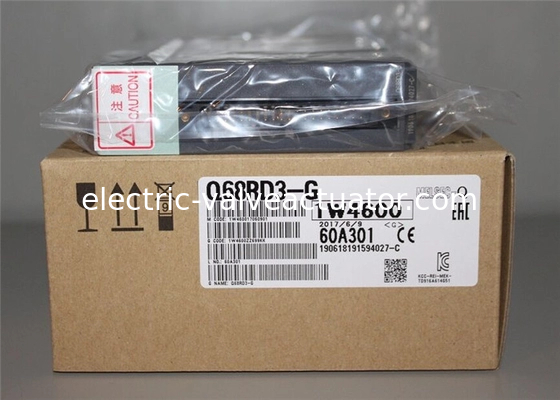

この三菱 Q68RD3-Gは、MELSEC-QシリーズPLCシステム向けに設計された、8チャンネル絶縁型RTD（測温抵抗体）入力モジュールです。高精度な温度測定を可能にし、Pt100、JPt100、Ni100などのRTDセンサーに対応しています。このモジュールは、プロセス制御、HVACシステム、製造設備など、信頼性の高い温度監視が不可欠な産業オートメーションアプリケーション向けに設計されています。干渉を最小限に抑えるためのチャンネル間絶縁機能を備え、リアルタイム制御のための高速かつ正確なデータ変換をサポートしています。
アルミニウム合金製の筐体に収められており、過酷な条件下での耐久性と保護を提供します。材料と用途材料
:このモジュールは
| : 過熱を防ぎ、運用上の安全性を確保するための機械および生産ラインでの使用。 | データ収集システム |
|---|---|
| : SCADAまたはPLCと組み合わせて、時間の経過に伴う温度傾向を記録および分析。 | 主なパラメータ |
| パラメータ | 温度測定値 |
| チャンネル数 | 8 |
| JPt100: -180...600 ℃ | Pt100、JPt100、Ni100 |
| 温度範囲 | センサーによって異なります（例：Pt100：-200℃～850℃） |
| 分解能 | 0.1℃ |
| 変換速度 | 320 ms（8チャンネルすべて） |
| 絶縁 | チャンネル間絶縁 |
| 入力電流 | ≤1.0 mA（標準） |
| コネクタタイプ | 40ピン（例：A6CON4） |
| 電源 | 5 V DC（PLCベースユニットから） |
| 外形寸法 | 高さ：102 mm |
| 寸法（高さ×幅×奥行き） | 102 mm × 27.4 mm × 130 mm |
| 0.20 kg | 対応PLCシリーズ |
| MELSEC-Qシリーズ | 性能仕様 |
| アナログ入力点数 | 8点（8チャンネル） |
| チャンネル数 | 8チャンネル |
| デジタル出力 | 温度測定値 |
| スケーリング値 |
|
| 測定温度範囲 | Pt100: -200...850 ℃ |
| JPt100: -180...600 ℃ | Ni100: -60...180 ℃ |
| 温度検出出力電流 | 1.0 mA以下 |
| 分解能 | 0.1 ℃ |
| 精度 | 精度（℃）=（変換精度）+（使用する測温抵抗体の許容差） |
| 変換速度 | 320 ms/8チャンネル |
| 断線検出 | 利用可能（各チャンネル独立） 絶縁方法 |
| RTD入力とプログラマブルコントローラ電源の間、RTD入力チャンネル間：トランス絶縁 | 耐電圧 |
| RTD入力とプログラマブルコントローラ電源の間：500 V AC rms 1分間 | RTD入力チャンネル間：1000 V AC rms 1分間 絶縁抵抗 |
| RTD入力とプログラマブルコントローラ電源の間、RTD入力チャンネル間：500 V DC、10 MΩ以上 | 適用コネクタ |
| 40ピンコネクタ | A6CON1、A6CON2、A6CON4（別売） |
| 占有I/O点数 | 16点（I/O割り当て：インテリジェント16点） 内部消費電流（5 V DC） 0.54 A |
| 外形寸法 | 高さ：102 mm |
