商品の詳細

家へ製品

AJ65BT-64RD3 三?? ユニバーサルモデル冗長電源モジュール

Name: AJ65BT-64RD3 三?? ユニバーサルモデル冗長電源モジュール
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: AJ65BT-64RD3
Price: 210.00 USD
Availability: InStock

ブランド名:	MITSUBISHI
モデル番号:	AJ65BT-64RD3
MOQ:	1
価格:	Negotiations

詳細情報

製品説明

詳細情報

起源の場所:

日本

プログラム容量:

8 kステップ

基本動作の処理速度（LDの指示）:

0.12のμs

入力:

24VDC

出力:

12/24VDC（0.5a）。

パッケージの詳細:

新しいオリジナルボックス

ハイライト:

ミツビシリデンダント電源モジュール

保証付きのユニバーサル電源モジュール

low voltage protection power module

製品説明

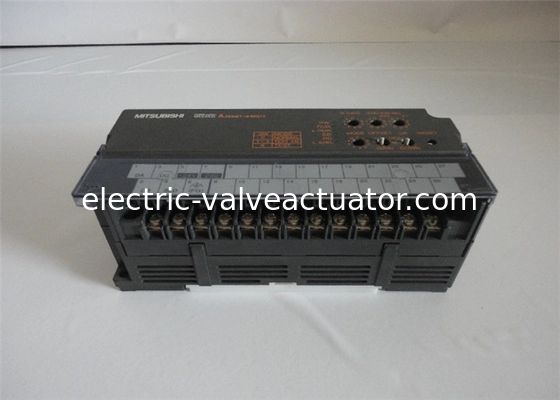

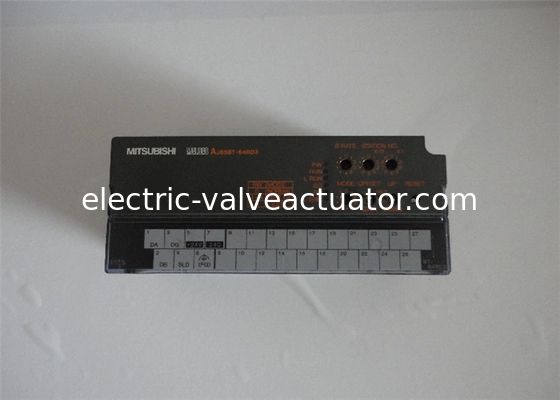

AJ65BT-64RD3 三菱ユニバーサルモデル冗長電源モジュール

AJ65BT-64RD3は、温度測定専用のCC-LinkリモートI/Oモジュールです。CC-Linkネットワーク上のスレーブステーションとして機能し、マスターPLC（三菱Qシリーズなど）による集中監視と制御を可能にします。このモジュールは、環境保護、化学工業、エレクトロニクス、電気用途などの環境での高精度な温度取得のために設計されています。

特徴

高精度測定: このモジュールは、周囲温度25±5℃で±0.1％の偏差という優れた精度を提供します。より広い温度条件下（20℃未満または30℃以上）でも、±0.25％の精度を維持します。
精度向上のための3線接続: 白金RTDには3線接続方式を採用しています。この構成により、リード線の抵抗を補償し、2線式セットアップと比較して測定誤差を大幅に削減し、より信頼性の高いデータを保証します。
高速変換速度: 各チャンネルの変換時間は40msで、4つのすべてのチャンネルで温度変化を比較的迅速にサンプリングできます。
CC-Linkネットワーク統合: CC-Link Ver.2.0互換のスレーブモジュールとして、最大10 Mbpsの高速通信をサポートしています。これにより、分散制御が可能になり、モジュールを温度センサーの近くに設置できるため、配線コストを削減し、システムの信頼性を向上させます。
電気的絶縁: Pt100センサー入力回路とCC-Link通信バス間のフォトカプラ絶縁を提供し、ノイズ耐性を高め、地電位差からシステムを保護します。

材料と用途

このモジュールの構造は、コンパクトなユニット内に収められたPCBに実装された電子部品を含みます。外部接続は、通信/電源とセンサー入出力信号の両方に堅牢なネジ端子ブロック（M3.5ネジ）を介して行われます。その主な材料の使用は、長期的な動作のために設計された信頼性の高い産業グレードの電子機器に集中しています。

主な用途: 高精度温度監視のための産業オートメーション。一般的な使用例には以下が含まれます:

プロセス産業: 化学プラントでの反応温度の監視または環境保護装置での温度制御。
製造: 電子部品製造、バッテリー製造、およびさまざまな電気システムにおける温度監視。
機器統合: 制御ループの高解像度温度フィードバックを必要とする機械の重要なコンポーネントとして機能します。

主な技術パラメータ

パラメータ	仕様
チャンネル数	4チャンネル（4CH）
対応センサー	Pt100、JPt100（3線式）
温度範囲	-180℃～600℃（Pt100とJPt100の両方）
分解能	0.025℃
変換速度	チャンネルあたり40ms
出力値	16ビットバイナリ（-1800～6000）/ 32ビットバイナリ（-180000～600000）
精度	±0.1％（25±5℃）; ±0.25％（30℃）
電源電圧	DC 24V（許容範囲DC 18-30V）
CC-Linkステーション占有数	4ステーション
絶縁	センサー入力とCC-Link間のフォトカプラ絶縁
寸法（高さx幅x奥行き）	65 mm x 151.9 mm x 63 mm
重量	0.38 kg

一般仕様

パラメータ	仕様
動作周囲温度	0...55℃
保管周囲温度	-20...75℃
動作周囲湿度	10...90％RH、結露しないこと
保管周囲湿度	10...90％RH、結露しないこと
耐振動性	JIS B 3502およびIEC 61131-2に準拠
耐衝撃性	JIS B 3502およびIEC 61131-2に準拠（147 m/s2、3回、X、Y、Zの3方向）
動作雰囲気	腐食性ガスなし
動作高度	0...2000 m
設置場所	制御盤内
過電圧カテゴリ	II以下
汚染度	2以下
