SDJ-301 シャフト振動保護トランスミッター (4-20mA出力、2段階アラームリレー付き、リアルタイム監視用)

Name: SDJ-301 シャフト振動保護トランスミッター (4-20mA出力、2段階アラームリレー付き、リアルタイム監視用)
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: SDJ-301
Price: 1.00 USD
Availability: InStock

ブランド名:	OEM
モデル番号:	SDJ-301
MOQ:	1
価格:	Negotiations

詳細情報

製品説明

詳細情報

起源の場所:

中国

パッケージの詳細:

新しいオリジナルボックス

ハイライト:

4-20mA 出力軸防振発信器

二段警報リレー防振発信器

リアルタイム監視振動発信器

製品説明

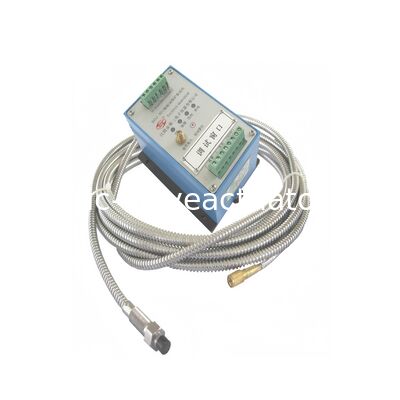

SDJ-301 シャフト振動保護トランスミッター

SDJ-301 シャフト振動保護トランスミッターは、回転機械ローターのラジアル振動を包括的に監視し、シャフト振動、ランアウト、偏心などの重要なパラメータを測定して、ローターのアンバランス、ミスアライメント、および緩んだコンポーネントによって引き起こされる振動の増加を検出します。

主な用途

蒸気タービン、ファン、コンプレッサー、モーター、ポンプ、および同様の産業機器を含む、さまざまな滑り軸受を備えた回転機械に最適です。

測定能力

正確なローター状態評価と早期故障検出のために、ラジアル振動（変位）のピーク間値を監視します。

出力インターフェースと機能

4-20mA または 1-5V 信号のアクティブ出力端子
機械の運転状態（OK、アラート、危険、ブレーク）を示すローカル LED ディスプレイ
絶縁された 2 段階アラームリレー出力端子（アラートおよび危険）
自動リセット機能を備えたローカルアラームリセットボタン
PLC または DCS を介した振動値監視用の QBJ-3Q デジタルディスプレイと互換性あり
ステータス診断アナライザーに直接接続するための生信号のバッファリング出力
柔軟な電源オプション：24VDC、220VAC、または 110VAC

連続振動監視システム

このシングルチャンネル振動保護トランスミッターは、ローターシャフトのラジアル振動のオンラインリアルタイム測定を可能にし、ピーク間変位値を出力すると同時に、早期検出と回転機械の保護のために 2 レベルのアラーム出力を提供します。

低周波オプションは、タービンのランアウト、蒸気タービンのシャフト振動、および偏心パラメータを含むように測定能力を拡張し、調整なしで簡単な設置と優れた性能対価格比を提供します。

設置と構成

元のプリアンプの場所に簡単に設置できるように設計されています。包括的な監視のために、通常、2 つの SDJ-301 トランスミッター（X および Y 方向、90° 間隔）が各軸受の近くに設置されます。標準的なダブルベアリング回転機械では、完全なカバレッジのために 4 つの振動トランスミッターが必要です。

技術仕様

センサー互換性	8mm渦電流センサー（標準プローブおよび延長ケーブル、オプションのアーマードケーブルシステム）
出力負荷容量	4-20mA アクティブ出力は最大 750Ω の負荷を駆動します（直列で 3 つ以上の負荷をサポート）
配線構成	単一点接地システムを必要とする 3 線式保護トランスミッター
リレー出力	SPDT シングルポールダブルスロータイプ、完全に絶縁されたドライコンタクト、最大負荷 2A
キャリブレーション	工場出荷時に調整済み、アラームポイント、ゼロポイント、およびフルスケールキャリブレーションのフィールド調整オプションあり

カスタマイズと統合

SDJ-301 保護トランスミッターは、柔軟な機能選択により、特定のフィールド要件を満たすようにカスタマイズできます。機能には、総振動値の調整可能なフルスケール範囲と、タービンアプリケーション向けの特殊な低周波オプションが含まれます。リレー出力は、PLC、DCS システムとシームレスに統合され、アラームおよびユニットリレーを直接制御できます。
